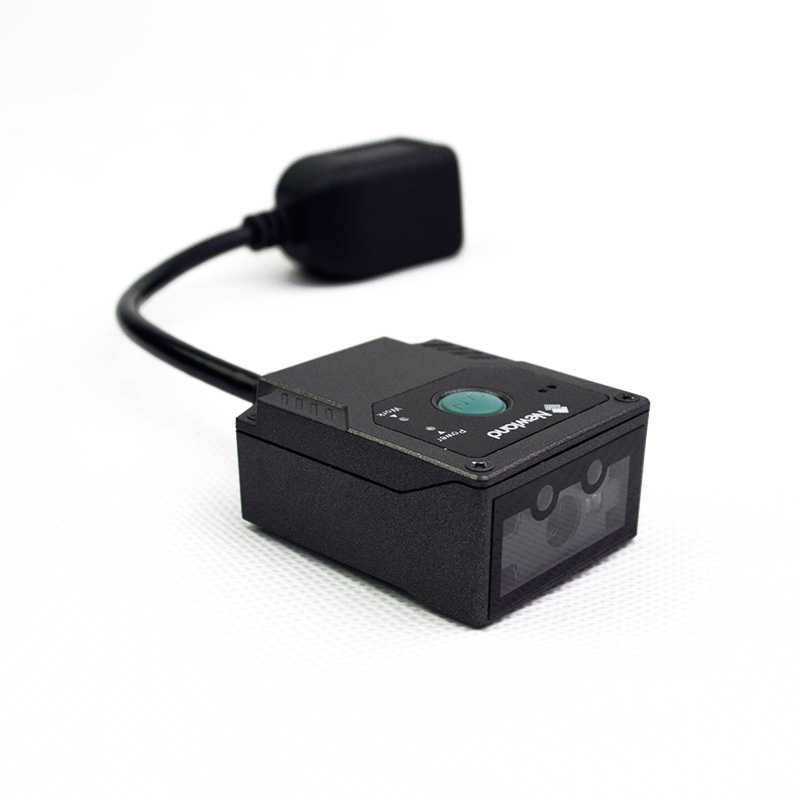

新大陆NLS-NVF200固定式扫描器产品说明


新大陆NLS-NVF200固定式条码扫描器采用1280×800高分辨低噪声图像传感器,提升条码识别精度。

新大陆NLS-NVF200工业固定式条码扫描器采用自主研发的核心解码技术,可以快速识读各类一维/二维条码,拥有灵活丰富的I/O拓展接口、高分辨率图像传感器,紧凑型的结构设计十分便于在电子厂、手机制造厂等工业产线中的质量管理与追溯应用。


苏州远景达是新大陆华东华南区总代,代理的新大陆扫描模块型号齐全,价格合理,确保正品newland,拥有完善售后技术团队,正规售后服务,可开增票;新大陆newland条码扫描模块广泛应用于流水线、闸机、自助终端、pda扫描枪等场合400-928-2622

新大陆NLS-NVF200固定式扫描器产品特点




◆灵活丰富的I/O拓展接口

通过I/O拓展接口轻松实现触发扫码,并可控制外部设备,如照明、触发指示灯、蜂鸣器等,是低成本自动化的绝佳选择。


◆卓越的一维/二维条码识读性能

采用自主研发的第五代核心解码技术,可以快速识读各类一维/二维条码。


◆小型化、紧凑型结构设计

小型化的结构设计,可快速集成到产线中,节省空间。


◆IP54防护等级

完全防止外物侵入,防止各个方向飞溅而来的水侵入设备而造成损坏。


◆1.5米抗跌落

6个面不低于1.5米的水泥地面跌落(六面各三次)。


◆高分辨率图像传感器

采用1280 × 800高分辨低噪声图像传感器,提升条码识别精度。




新大陆NLS-NVF200固定式扫描器技术参数


扫描性能





图像传感器

CMOS

识读精度

≥3mil

像素

1280 × 800

视场角度

水平48.5°,垂直30.7°

照明

白光LED(SR/HD/HHD)

红光LED (AP/HP)

符号反差

≥25%

对焦

绿光LED

识读模式

感应识读、触发识读

识读码制

2D

PDF417, QR Code, DataMatrix, AZTEC, 汉信码, Maxicode, Micro QR,Micro PDF417,GM , Code One, etc.

1D

EAN13, EAN8, UPCA, UPCE, Code 128, Code 39, Codabar, UCC/EAN 128, RSS, Interleaved 25, ITF14, ITF6, Standard 25, Matrix 25, COOP 25, Industrial 25, Plessey, MSI Plessey, Code 11, Code 93, Code 49, Code 16K, etc.

典型识读景深

型号                          NVF200-SR/HP      NVF200-HD/AP     NVF200-HHD

EAN-13(13mil)

48-390mm           48-170mm

Code 39(5mil)

68-205mm           43-125mm

Data Matrix(10mil)

48-190mm           33-120mm

QR Code (15mil)

48-290mm           33-150mm

QR Code (5.6mil)

                                    30-42mm

DM Code (6.7mil)

                                    25-57mm

条码灵敏度

倾斜(pitch)

±50°

旋转(tilt)

360°

偏转(skew)

±55°

机械/

电气参数

通讯接口

USB,RS-232

触发输入光耦

最大15mA(输入电源:5 V~30V);1路

信号输出光耦

最大60mA(输入电源:≤30V);2路

外观尺寸(mm)

41.5(W)×49.5(D)×24.3(H)

重量

85g(不含线缆)

提示方式

蜂鸣器、指示灯

工作电压

5 V~24VDC

额定功耗

白光:1170 mW  (典型值)

红光:2160 mW  (典型值)

电流@5 VDC

工作电流    白光:242 mA(典型值)  266mA(最大值)

红光:447 mA(典型值)  581mA(最大值)

待机电流    71 mA

环境参数

工作温度

-20℃~+60℃

存储温度

-40℃~+70℃

相对湿度

5%~95%(无凝结)

静电防护

±12 kV(空气放电),±8 kV(直接放电)

跌落高度

1.5米

防护等级

IP54


*规格如有更改,恕不另行通知*


新大陆NLS-NVF200固定式扫描器适用行业


电子厂、手机制造厂等工业产线中的质量管理与追溯应用等。


新大陆NLS-NVF200固定式扫描器资源下载


NLS-NVF200产品规格书.pdf

NLS-NVF200用户手册.pdf
