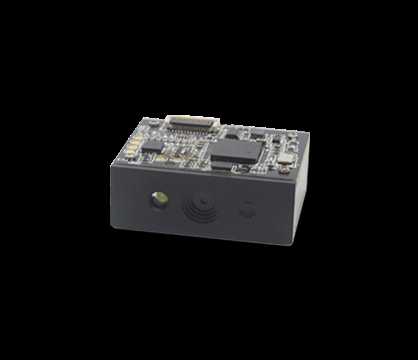

新大陆NLS-EM1300 pda扫描头

新大陆NLS-EM1300 pda扫描头
产品说明
产品特点
技术参数

新大陆NLS-EM1300 pda扫描头介绍

新大陆NLS-EM1300 pda扫描头专为客户提供的OEM产品应用,该款高性能CCD识读引擎可方便嵌入各种设备作为条码的识读组件应用,如展示亭,检票机,PDA等。


苏州远景达是新大陆华东华南区总代,代理的新大陆扫描模块型号齐全,价格合理,确保正品newland,拥有完善售后技术团队,正规售后服务,可开增票;新大陆newland条码扫描模块广泛应用于流水线、闸机、自助终端、pda扫描枪等场合400-928-2622


新大陆NLS-EM1300 pda扫描头特性

◆ 核心技术

采用自主研发的核心解码技术,可识读全部国际标准一维条码,识读性能达到国际先进水平。可通过本公司所提供的应用配套,识读用户自定义的各种一维条码。

◆ 接口丰富

提供TTL232接口,可定制USB接口功能。

◆ 高集成度

该识读引擎设计精巧,集成程度高。将图像采集器与解码板集成于一体,方便安装,尺寸小巧,应用灵活。

◆ 卓越屏幕码识读能力

针对屏幕条码做特殊调教,可适应低亮度及各种贴膜的屏幕条码。



新大陆NLS-EM1300 pda扫描头技术参数

扫描性能





图像传感器


CCD

分辨率


2500

照明


红光LED(622nm~628nm)

识读码制

1D

Code128, EAN-13, EAN-8, Code39, UPC-A, UPC-E, Codabar, Code 93,

Interleaved 2 of 5, ISBN/ISSN, UCC/EAN-128, GS1 Databar等

识读精度*


≥3mil

典型识读景深*

EAN-13

60mm~390mm(13mil)


Code39

90mm~140mm(5mil)


符号反差*


≥25%

条码灵敏度**


倾斜±60°,偏转±65°

解码速度


高可达300次/秒

机械/电气参数

通讯接口


TTL-232

外观尺寸(mm)


28.8(W)×23.9(D)×11.6(H)(最大值)

重量


6.4g

工作电压


3.3 VDC±5%

大功耗


134.3mW(典型值)

电流@3.3 VDC

工作

40.7mA(典型值),99mA(最大值)

待机

15.6mA

休眠

< 1mA

环境参数

工作温度


-20℃~+60℃

储存温度


-40℃~+70℃

工作湿度


5%~95%(无凝结)

环境光照


0~100000 lux

国际认证



FCC Part15 Class B, CE EMC Class B

配件列表

开发板


开发板带触发按键和蜂鸣器,具备RS-232和USB输出

数据线

USB

USB数据线,用来连接开发板和信息接收主机

RS-232

RS-232数据线,用来连接开发板和信息接收主机,带适配器插口

电源适配器


5V电源适配器,配合RS-232数据线给开发板供电

其输出为: DC5V, 2A;  输入为: AC100~240V, 50~60HZ

*测试条件: 环境温度=23℃;环境照度=300 LUX白炽灯;使用新大陆制定的测试样码

**测试条件:条码高度=40mm;测试距离=(最小景深+最大景深)/2;环境温度=23℃;环境照度=300 LUX白炽灯

            1D:Code 128; 5 Bytes;最小条空宽度=10 mil;PCS=0.8;

*规格如有更改,恕不另行通知*
