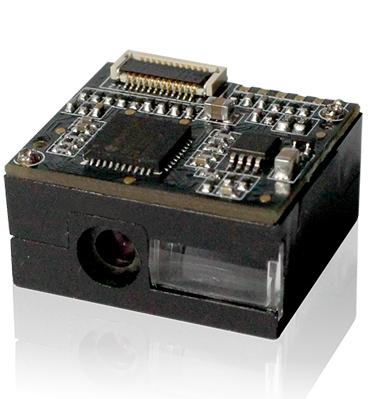

新大陆NLS-EM3090二维扫描模组

新大陆NLS-EM3090二维扫描模组
产品说明
产品特点
技术参数

新大陆NLS-EM3090二维扫描模组介绍

新大陆NLS-EM3090二维扫描模组快速地识读纸张/屏幕的一维/二维条码。该产品拥有良好的一维低品质条码识读性能,高集成度,低功耗,接口丰富,具有良好的性价比。非常适合嵌入在POS设备、PDA设备、ATM自助柜及各类Kiosk设备中使用。


苏州远景达是新大陆华东华南区总代,代理的新大陆扫描模块型号齐全,价格合理,确保正品newland,拥有完善售后技术团队,正规售后服务,可开增票;新大陆newland条码扫描模块广泛应用于流水线、闸机、自助终端、pda扫描枪等场合400-928-2622


新大陆NLS-EM3090二维扫描模组特性

◆ 核心技术

采用自主研发的第六代核心解码技术,可快速识读各类品质的条码。

◆ 好的一维条码识读性能

针对一维条码做特殊调校,可识读一维长条码和各类低品质的一维条码。

◆ 接口丰富

提供USB和TTL-232接口,满足更多接口需求。

◆高集成度

解码板和摄像头一体化设计,可满足各类小型化应用的需求。

◆ 绿色低功耗

采用自主的核心技术,大大降低运行功耗,延长设备使用寿命。



新大陆NLS-EM3090二维扫描模组技术参数

扫描性能

图像传感器


752×480 CMOS

照明


红光LED 625nm±10nm

对焦


绿光LED 525nm±7nm

识读码制

2D

PDF417, QR Code (QR1/2, Micro), Data Matrix (ECC200, ECC000, 050, 080, 100, 140),汉信码

1D

Code128, UCC/EAN-128, AIM128, EAN-8, EAN-13, ISBN/ISSN, UPC-E, UPC-A, Interleaved 2 of 5, ITF-6, ITF-4, Matrix 2 of 5, Plessey, Industrial 25, Standard 25, Code 39,Codabar, Code 93, Code 11, MSI-Plessey, GS1-DataBarTM(RSS)(RSS-14, RSS-Limited,RSS-Expand)

识读精度*

识读精度*

≥4mil

典型识读景深*

EAN-13

55mm~440mm (13mil)

PDF417

80mm~150mm (6.67mil)

Code39

65mm~200mm (5mil)

Data Matrix

70mm~140mm (10mil)

QR Code

45mm~200mm (15mil)

符号反差*


≥25%

识读角度**


倾斜±50°, 偏转±50°,旋转360°

视场角度


水平36°, 垂直23°

机械/电气参数

通讯接口


TTL-232, USB (HID-KBW, 虚拟串口,HID-POS)

外观尺寸(mm)


28.5(W)×24.5(D)×14.3(H)(很大值)

重量


9.5g

工作电压


3.3 VDC±5%

额定功耗


487.7mW(典型值)

电流@3.3 VDC

工作

148.4mA(典型值),210.7mA(很大值)

待机

8.0mA

休眠

<100 uA

环境参数

工作温度


-20℃~+60℃

储存温度


-40℃~+70℃

工作湿度


5%~95% (无凝结)

环境光照


0~100,000LUX

认证



FCC Part15 Class B,CE EMC Class B

配件列表

开发板


开发板带触发按键和蜂鸣器,具备RS-232和USB输出

数据线

USB

USB数据线,用来连接开发板和信息接收主机

RS-232

RS-232数据线,用来连接开发板和信息接收主机

电源适配器

电源适配器

5V电源适配器,配合RS232数据线给开发板供电


*测试条件:环境温度=23℃;环境照度=300 LUX白炽灯;使用新大陆制定的测试样码

**测试条件:测试距离=(很小景深+很大景深)/2; 环境温度=23℃;环境照度=300 LUX白炽灯

                  2D:QR CODE; 10 Bytes; 很小条空宽度=15 mil; PCS=0.8;

*规格如有更改,恕不另行通知*
