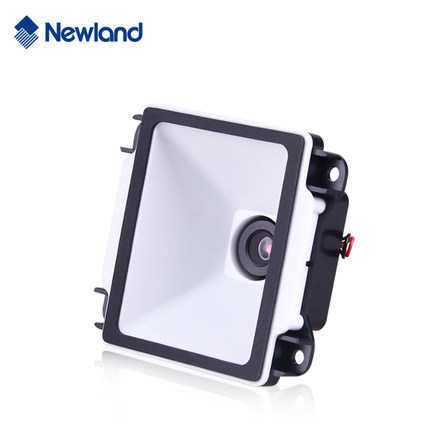

新大陆NLS-CM60扫描模块pos机产品说明


新大陆NLS-CM60扫描模块pos机采用自主研发的核心解码技术,可快速识读各类品质的条码,如褶皱、弯曲、弯折、破损、磨损、塑料薄膜覆盖、低对比度等条码。采用无闪频的柔和照明系统,不晃眼,即使在连续高强度的作业条件下也不产生视觉疲劳。即使在明亮的阳光下,也能提供清晰的激光十字瞄准,确保准确的扫描条码,大大提高作业效率。补光瞄准和摄像头一体化设计,体积减小,可满足各类小型化应用的需求。适用于PDA设备配套、平板设备配套、轻薄型设备配套等场景。


◆ 7mm超薄绿色低功耗取像头
◆ 1280*800高清百万像素远景深解码能力
◆ 清晰可见的十字激光对焦指示
◆ 均匀补光照明设计,不剌眼
◆ 支持MIPI通讯
◆ 支持联发科与高通等多平台与安卓7/8等多系统


苏州远景达是新大陆华东华南区总代,代理的新大陆扫描模块型号齐全,价格合理,确保正品newland,拥有完善售后技术团队,正规售后服务,可开增票;新大陆newland条码扫描模块广泛应用于流水线、闸机、自助终端、pda扫描枪等场合400-928-2622


新大陆NLS-CM60扫描模块pos机产品特点




◆ 全面的快速识读能力

采用自主研发的第六代核心解码技术,可快速识读各类品质的条码,如褶皱、弯曲、弯折、破损、磨损、塑料薄膜覆盖、低对比度等条码

◆ 人性化的照明

无闪频的柔和照明系统,不晃眼,即使在连续高强度的作业条件下也不产生视觉疲劳。

◆ 清晰的瞄准模式

即使在明亮的阳光下,也能提供清晰的激光十字瞄准,确保准确的扫描条码,大大提高作业效率。

◆ 超薄厚度

补光瞄准和摄像头一体化设计,体积减小,可满足各类小型化应用的需求。

◆ 绿色低功耗

采用自主核心技术,大大降低运行功耗,延长设备使用寿命。




新大陆NLS-CM60扫描模块pos机技术参数


扫描性能





图像传感器


1280×800 CMOS

照明

对焦


白光LED

激光650nm

识读码制

2D

PDF417, Micro PDF417 , QR Code, Micro QR , DataMatrix, AZTEC, 汉信码, Maxicode, Composite, etc.


1D

EAN13, EAN8, UPCA, UPCE, Code 128, Code 39, Codabar, UCC/EAN128, RSS, ITF, ITF14, ITF6, ISSN, ISBN, Standard 25, Matrix 25,Industrial 25, Plessey, MSI Plessey, Code 11, Code 93, etc.

识读精度*


≥3mil

典型识读景深*

EAN-13

70-600mm   (13mil)

PDF417

110-230mm  (6.7mil)

Code39

120-280mm  (5mil)

Data Matrix

110-260mm  (10mil)

QR Code

55-400mm   (15mil)

符号反差*


≥25%

条码灵敏度**


倾斜±50°,偏转±50°,旋转360°

视场角度


水平42°,垂直28°

机械/电气参数

通讯接口


IIC,MIPI

外观尺寸(mm)


23.8(D)×16.5(W)×7.0(H)(最大值)

重量


2.4g

工作电压


VIMG:3.3VDC±5%,VLED: 3.3VDC±5%

额定功耗


494mW(典型值)

电流@3.3 VDC

工作

150mA(典型值),494mA(最大值)

待机

8.4mA

环境参数

工作温度


-20℃~+55℃

储存温度


-40℃~+70℃

工作湿度


5%~95%(无凝结)

环境光照


0~100,000LUX

国际认证



FCC Part15 Class B,CE EMC Class B,RoHS

*测试条件:环境温度=23℃;环境照度=300 LUX白炽灯;使用新大陆制定的测试样码

**测试条件:测试距离=(最小景深+最大景深)/2; 环境温度=23℃;环境照度=300 LUX白炽灯

2D:QR CODE; 10 Bytes; 最小条空宽度=15 mil; PCS=0.8;

*规格如有更改,恕不另行通知*


新大陆NLS-CM60扫描模块pos机适用行业


PDA 设备配套、平板设备配套、轻薄型设备配套等。


新大陆NLS-CM60扫描模块pos机资源下载


NLS-CM60产品规格书.pdf

NLS-CM60集成手册.pdf
