新大陆NLS-N1-W二维码扫码头

新大陆NLS-N1-W二维码扫码头
产品说明
产品特点
技术参数

新大陆NLS-N1-W二维码扫码头介绍

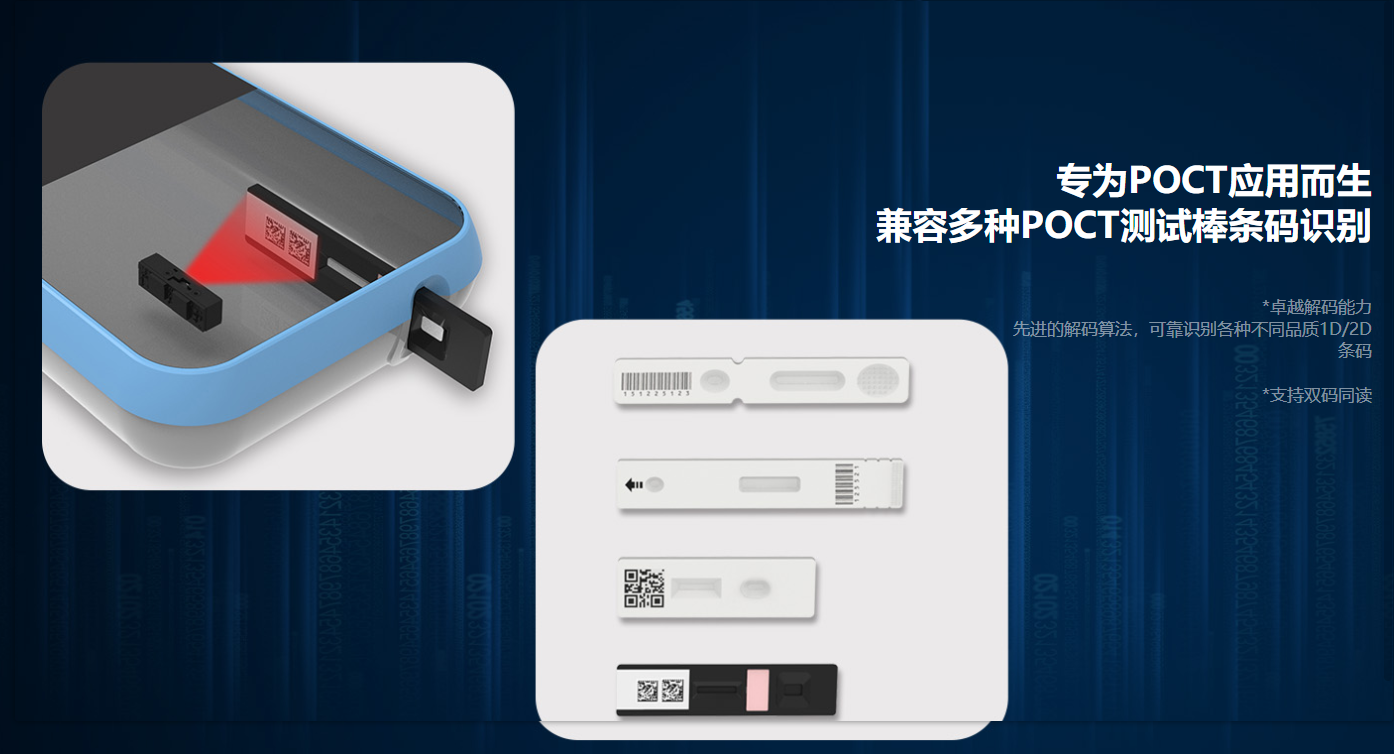

新大陆NLS-N1-W二维码扫码头是一款很小尺寸的嵌入式条码识读引擎,采用了 CMOS 影像技术以及具先进水平的新大陆UIMG 智能图像识别技术的很新一代解码芯片一体化设计。超小体积、近距大广角识读能力,可高度集成于各类近距/机内识读需求的轻薄便携式设备,如:POCT分析设备,用于试剂卡上一维或二维条码的可靠识读;票证检核设备等。


新大陆NLS-N1-W是标准型号新大陆NLS-N1的升级款,同时还有一款远距扫码的型号为新大陆NLS-N1-ER

新大陆NLS-N1-W扫码头新大陆NLS-N1-W扫码头新大陆NLS-N1-W扫码头新大陆NLS-N1-W扫码头新大陆NLS-N1-W扫码头


新大陆NLS-N1-W二维码扫码头特性

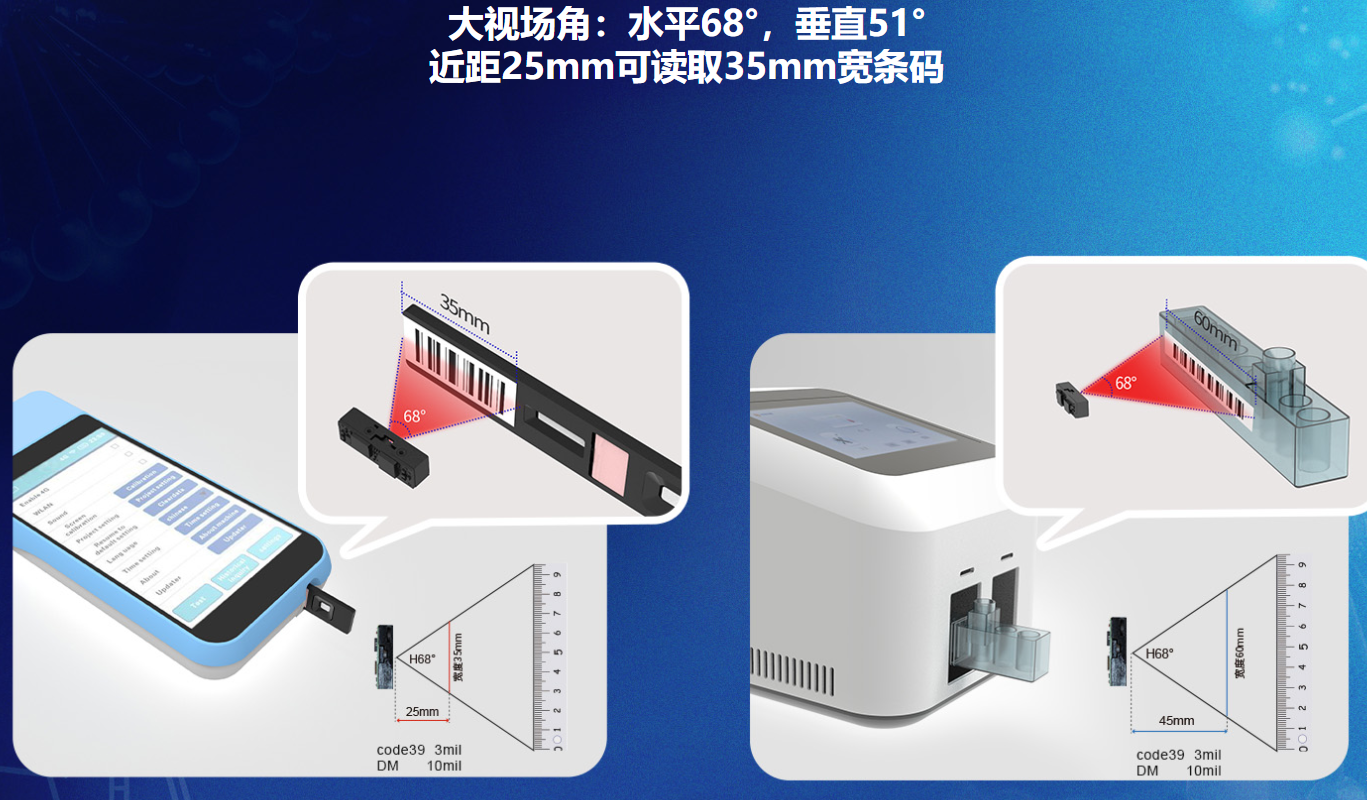

68°广角近距读码

针对近距读码应用需求,水平视场角达 68°,在 近距 30mm 处即可读 40mm 的 1D 码或是在 50mm 处 可读 65mm 长的 1D 长码,适合医疗行业机内读码 或是票证机内读码应用。


核心技术

采用自主研发的第六代UIMG核心解码技术,可 快速识读各类品质的条码。


一体化设计

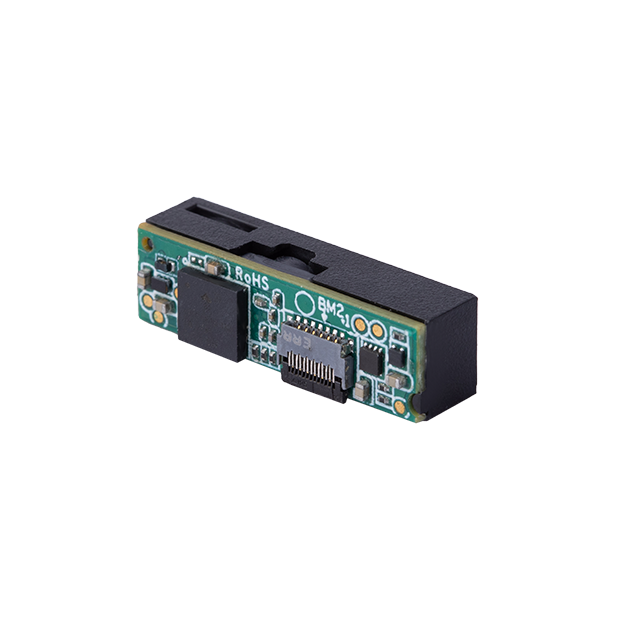

图像采集器与解码板一体化设计,高集成度,可 适应各种轻薄移动式设备应用。


绿色低功耗

采用自主的CMOS核心技术,大大降低运行功 耗,延长设备使用寿命。


新大陆NLS-N1-W二维码扫码头技术参数

性能参数

图像传感器640*480 CMOS

照明3000K 白光 LED

瞄准625nm 红色 LED

识读码制1D & 2D (详见产品规格书)

识读精度≥3mil (1D) / ≥6.67mil (2D)

典型识读景深PDF417 (6.7mil) 25-45mm / Code 39 (5mil) 25-50mm / Data Matrix (10mil) 25-45mm / QR Code (15mil) 20-60mm

符号反差≥25%

条码灵敏度倾斜±50°,偏转±50°,旋转 360°

视场角度水平 68°,垂直 51°


物理参数

通讯接口TTL-232, USB

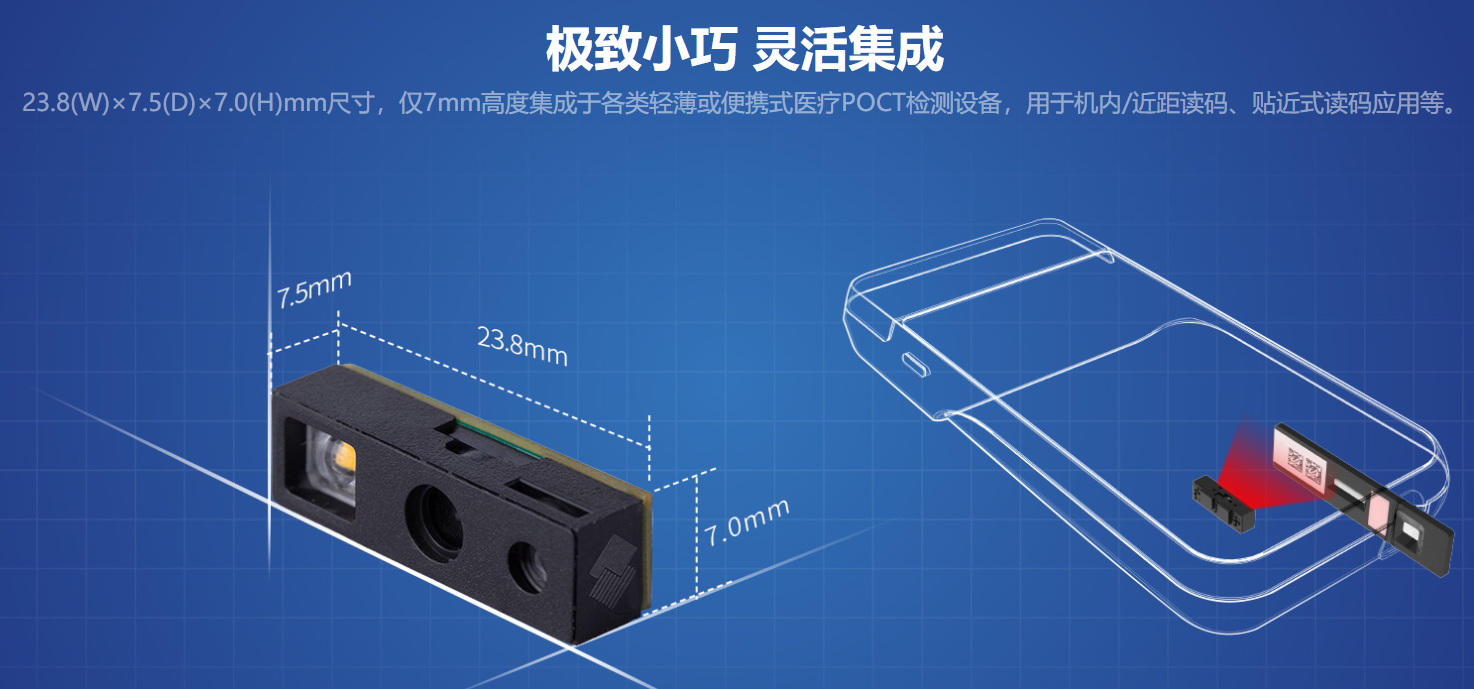

外观尺寸(mm)23.8(W)×7.5(D)×7.0(H) (很大值)

重量1.2g

工作电压3.3 VDC±5%

电流@3.3 VDC工作电流 (RMS) 68mA(典型值)/ 空闲电流 11.8mA / 休眠电流 <0.3mA


环境参数

工作温度-20℃~+55℃

储存温度-40℃~+70℃

工作湿度5%~95%(无凝结)

环境光照0~100,000LUX
