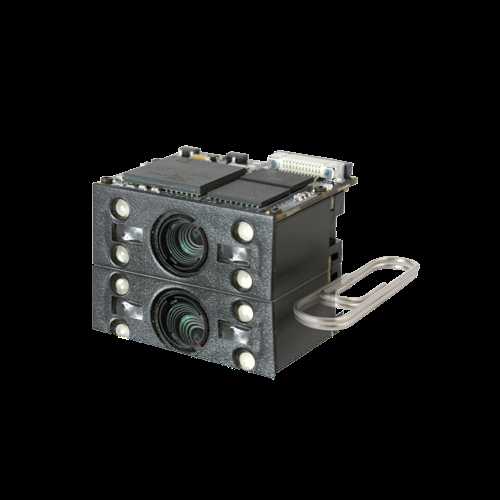

远景达LV3096pda手持终端条码扫描模块介绍
远景达LV3096pda手持终端条码扫描模块,应用了国际领先的芯片化 智能图 像识别技术,是远景达集团着重研究开发的产品,开创影像式二维条码识读引擎的新时代。
LV3096扫描模块二维解码芯片,将先进的图像识别算法与先进的芯片设计与 制造技术完美融合,极其简化了二维条码识读产品的设计难度,为自动识别 行业树立了高性能、高可靠、低功耗的形象。
LV3096 可识读各类主流一维条码及标准二维条码(PDF 417、QR Code Model 1/2、Micro QR和Data Matrix的各种版本)。还支持识读GS1-DataBarTM(RSS)条码,包括Limited、Stacked、Expanded等版本。
LV3096 独特的完全一体化设计,在极小的尺寸内完全集成图像采集、 照明瞄准和解码器,既小又轻,性能强劲。非常适合嵌入各种行业的产品中 使用,如数据采集器、抄表设备、检票机、PDA 等。
远景达LV3096pda手持终端条码扫描模块特性
1、高集成度:解码板和摄像头一体化设计,体积减小,可满足各类极小型OEM手持设备的应用需求;
2、卓越的解码技术:拥有快速解码(200次/秒)和高精度识别能力,兼容市场上所有的主流一二维条码;
3、接口丰富:提供USB和TTL232接口,满足更小接口需求;
4、自感应扫描:自动感应模式下模块进入休眠,当侦测到条码时自动扫描;
5、工业等级:采用自主核心技术,大大降低运行功耗,延长设备使用寿命。
远景达LV3096pda手持终端条码扫描模块技术参数
扫描性能
图像传感器 752×480 CMOS
处理器 Newland IOTC 二维解码芯片 48MHz
照明 红光LED 625±10 nm
识读码制
2D PDF417, Data Matrix(ECC200,ECC000,050,080,100,140), QR Code
1D Code 128, EAN-13, EAN-8, Code 39, UPC-A, UPC-E, Codabar, Interleaved 2 f 5, ITF-6, ITF-14, ISBN, Code 93, UCC/EAN-128, GS1 Databar, Matrix 2 of 5, Code 11, Industrial 2 of 5 Standard 2 of 5, Plessey,MSI-Plessey等
识读精度 ≥ 5mil
识读景深*
EAN13 (13mil) 55mm - 185mm
Code 39 (5mil) 55mm - 100mm
PDF 417 (6。67mil) 40mm - 130mm
Data Matrix (10mil) 40mm - 135mm
QR Code (15mil) 40mm - 160mm
符号反差 ≥ 30%反射差异
识读角度** 旋转360°,倾斜±55°,偏转±55°
视场角度 水平36°,垂直23°
机械/电气参数
通讯接口 TTL-232,USB(可选)
额定功耗 0。76 W
工作电压 3。3±10% VDC
电流 @ 3。3 VDC
工作电流 230 mA
待机电流 4 mA(不支持USB通讯);7 mA(支持USB通讯)
休眠电流 <5 uA
外观尺寸 21。17(W)×14。6(D)×11。52(H)mm
重量 5。0克
环境参数
工作温度 -20℃~ +60℃
储存温度 -40℃~ +80℃
工作湿度 5% ~ 95% ( 无凝结 )
环境光照 0 ~ 100000 lux(自然光)
国际认证
FCC Part15 Class B, CE EMC Class B
配件列表
开发板NLS-EVK3000 NLS-EM3000的开发板,带触发按键和蜂鸣器,具备RS-232和USB输出。
数据线
RS-232数据线 RS-232数据线,用来连接NLS-EVK3000和信息接收主机,带适配器口。
USB数据线 USB数据线,用来连接NLS-EVK3000和信息接收主机。
电源适配器 5V电源适配器,配合RS-232数据线给NLS-EVK3000供电。其输出为:DC5V, 2A; 输入为: AC100~240V, 50~60Hz。
* 测试条件:环境温度=23℃;环境照度=300 LUX
** 测试条件:Code 39,3 Bytes;最小条空宽度=10mil;宽窄比=3:1;PCS=0。8;条码高度=11mm;测试距离=120mm;环境温度=23℃;环境照度=300 LUX
LV3096扫描模块应用场景
流水线产品检查
嵌入手机扫描
嵌入平板
嵌入安检设备
嵌入广告机
pos机
手持终端
医疗设备。
