工业流水线条码自动扫描系统解决方案

苏州远景达(RAKINDA)推出的流水线条码自动扫描系统解决方案适用于生产制造业的自动流水线,包装线传送带,物流分拣流水线和条码打印在线检测等领域。该方案主要运用工业固定式读码设备来解决流水线上的条码检测问题,并通过判断读取条码的不同状态来控制流水线的开启和停止,以实现产线的自动化功能。



随着物联网的迅速发展,产品流通的国际化使得对产品追溯以及产品地域化保护要求越来越苛刻,所以产品上包含有产品信息以及商业信息的条形码,在产品追溯以及地域保护方面起到尤为突出的作用。通过自动条码扫描系统,客户能够更好地看到生产过程中的一些情况,同时也帮助企业对标准产品实现0差错,以及产品生产过程中的错误率达到更好的控制,故提出以下的硬件以及软件需求。



二、方案实现目标

提高效率:协助库存管理、量化流程瓶颈和改进、处理供应商印刷变化、减少在制品(WIP)

• 实现更高的产量:减少人工手段、提高读取速度、减少停机时间;

• 降低成本:减少废品返工废料、减少人工扫描工位;

• 保持客户满意度:避免错误交付和召回;

• 控制可追溯性:产品质量信息、提高资产追踪、过敏原管理、元件防伪。


三、终端方案

(一)硬件需求

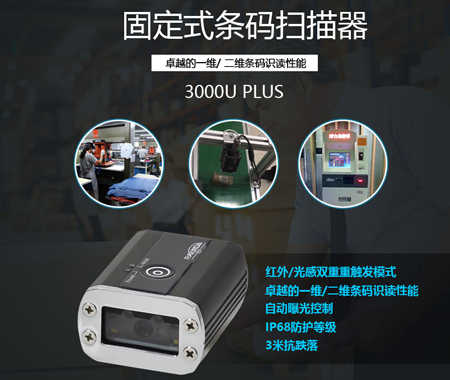

1、工业扫码器

工业用扫码器采用的是具有超高性价比的LV3000U Plus工业型读码器引领国产替代,再也不用为昂贵的进口设备买单;IP68防护等级,产品质量让您的流水线工作放心、安心,效率大大提高;多接口支持,USB、RS232串口,满足各种应用场景;简单的安装技术,即插即用,便捷使用,固定方便;快速的读码效率,1秒钟读取4-6个二维码,1分钟读取200个产品;远景达24小时的服务,让客户满意、放心、省心,它是流水线固定式读码器选择...(当然您也可以选择昂贵的康耐视Cognex或得利捷等产品)

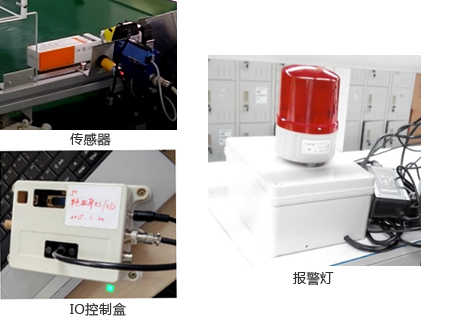

2、IO控制系统

(1)传感器:感应产品

(2)报警灯:产品没有读到可以报警提示

(3)电源适配器跟连接电脑系统串口线

(4)IO控制盒:将上述配件整合

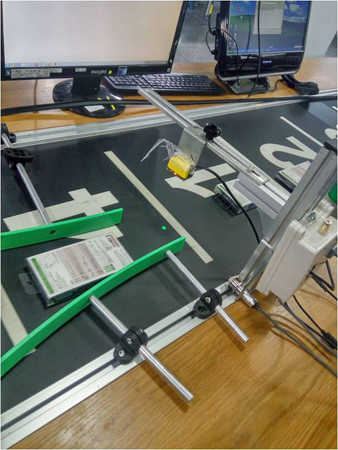

3、支架

因为贵公司现场才有铝型材作为主体支架,具有高稳定性与易调性,扫描器固定为可以自由旋转固定支架方便现场调节使用,具体需要根据现场环境定制安装。


4、导轨

由于流水线工人生产的随意性会导致物品摆放无序,造成漏扫,错扫的几率增大,为保证生产的有序进行,需增加导轨使产品摆放有序。


5、工控电脑

可以及时准确了解到扫描的相关信息。(整套系统的必须品)


(二)软件需求

配套软件:定制化配套软件、 统计正确、 错误、 总数量以及数据存储查询等。


四、方案实施的特点

1、固定式工业读码器采用卓越的解码技术,扫描精准,可支持高速的流水线条码读取;

2、产品小巧、紧凑,工业等级非常高,适用于恶劣的工业环境,且无需人手扫描,大大提高效率,节省人力成本。


五、系统方案实施流程

在实际应用中,由检验员输入订单号,一般订单号为四位数输入或直接扫描当前需要生产产品的条码,并以此条码为基准条码进行扫描比对,记数。

1、扫码检测正确

当产品通过传感器,固定读码器扫描比对正确时,指示灯绿色灯亮,并记录该正确条码及时间信息;

2、扫码检测错误

当传感器发现固定读码器有产品条码无法扫描时;红色指示灯亮,同时自动将无法读取到二维码的产品从流水线上剔除;若此种情况连续出现三次,系统除了按上述自动操作外,同时发出报警声,并立刻自动停止运行流水线;

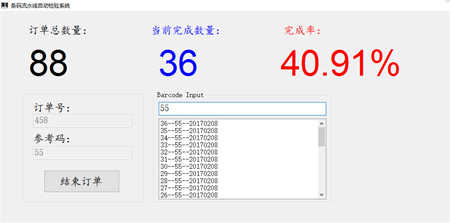

当产品通过传感器,但固定读码器扫描到错误条码,红色指示灯亮,并自动将读取到错误的二维码的产品从流水线上剔除,同时系统发出报警声,并自动停止运行流水线;而检测员听到警报声时,可根据实际情况快速处理已经,停止运行流水线下的产品,并记录相关错误条码信息。(如以下软件显示界面)

3、生产所记录条码比对数据以订单号或订单号+条码为文件名保存到数据库,以便贵司查询生产情况。

4、上述软件基本功能,具体会在测试中根据要求进行更改。

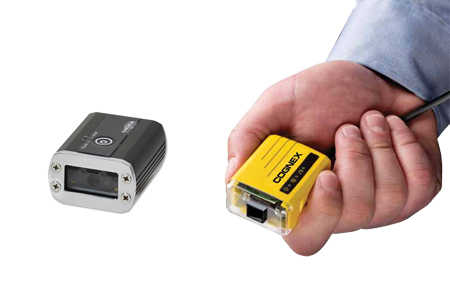

六、产品推荐

(1)LV3000U PLUS工业级固定式二维码扫码器

(2)康耐视Cognex系列的工业固定式扫码器(或得利捷系列产品)

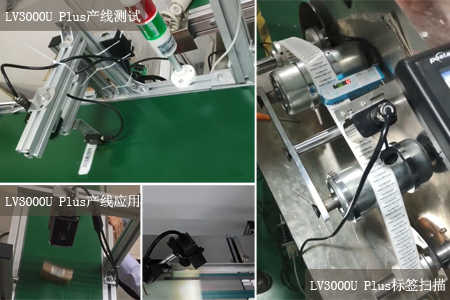

七、成功案例

(具体方案搭建过程、实施及技术售后服务欢迎与苏州远景达取得联系,我们拥有20年物联网自动识别行业经验和良好的信誉口碑,咨询热线:400-928-2622)
