GXF-30Series固定式工业二维扫描模组

GXF-30Series固定式工业二维扫描模组
产品说明
产品特点
技术参数

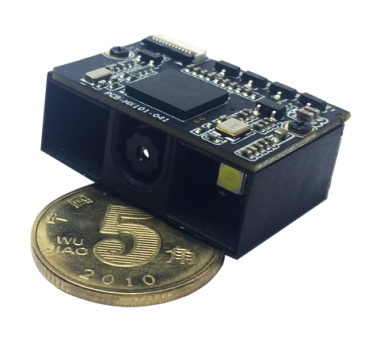

GXF-30Series固定式工业二维扫描模组介绍

GGXF-30Series固定式工业二维扫描模组主要应用于各位一维、二维通用行业内常用条码及低对比度、污损、扭曲等形态印刷条码识读场景,其内部搭载一颗 1280*800 百万像素图像传感器,配以 MEXXEN 第三代解码技术,拥有良好的识读性能。同时其整体设计紧凑,易于安装。通过配置工具,可以进行多样化调试、设定。


GXF-30Series固定式工业二维扫描模组特性

优异的 解码效能

■ 采用 MEXXEN 第三代解码技术,适用于普通载体条码及各类印刷条码识读,有优秀的解码性能


两颗高亮度 LED 照明系统

■ 具有红色及白色两种点光源照明系统可选项


小身材、大视角

■紧凑型结构设计,便于集成安装;水平 46°、垂直 29°视角的光学镜头,适用于固定点对点读码


高规格 工业防护

■ 机身采用高强度金属材质,坚固可靠;IP65 防护等级,阻断粉尘同时抵御低压淡水喷溅的冲击



GXF-30Series固定式工业二维扫描模组技术参数

扫描性能

像素

1280 (H) * 800 (V)



照明

白色/红色/蓝色点光源 GXF-30DP



对焦

单点激光



识读模式

按键模式、自动感应


识读码制

1D

UPC A , UPC E , EAN 8 , EAN 13 , Code 128 , Code 39 , Code 93 ,

Code 32 , Code11 , Codabar ,Plessey , MSI , Interleaved 2 of 5



2D

Data Matrix , QR Code , Micro QR,PDF417, Micro PDF417 MaxiCode,Aztec


识读精度

1D : ≥3 mil ; 2D : ≥5 mil



典型识读景深

Code39(3mil)

50mm~90mm



QR Code (5mil)

45mm~70mm



Data Matrix(5mil)

50mm~95mm



QR Code (7mil)

35mm~120mm



Data Matrix(10mil)

40mm~150mm


视场角度

水平 46° (H),垂直 29° (V)



打印对比度

≥20%



机 械 & 电气参数

外观尺寸

36(W) × 40 (D) × 24.6 (H)(mm)


重量

约 85g(不含转接线缆)



通讯接口

USB ,RS-232,Virtual COM Port



提示方式

蜂鸣器、LED 指示灯



工作电压

DC 5V±5%



工作电流

500 mA ±5%(典型值), 1000 mA ±5%(最大值)


待机电流

100 mA ±5%



触发输入光耦

最大15 mA(输入电源:5V~24V ; 低电位触发);1路

环境参数

工作温度

-20℃~+50℃



存储温度

-40℃~+70℃



相对湿度

5%~95%(无凝结)



静电防护

±12 kV(空气放电),±8 kV(直接放电)


跌落高度

1.5米




防护等级

IP65



国际认证

FCC Part15 Class B,CE,EMC Class B



适用行业


■ 电子电器组装制造


■ 光伏产品组装制造


■ 电子测试设备集成


■ 金属机械加工制造


■ 汽车部件生产制造
