新大陆NLS-EM3296二维条码扫描模块

产品说明
产品特点
技术参数
适用行业
资源下载
新大陆NLS-EM3296二维条码扫描模块产品说明

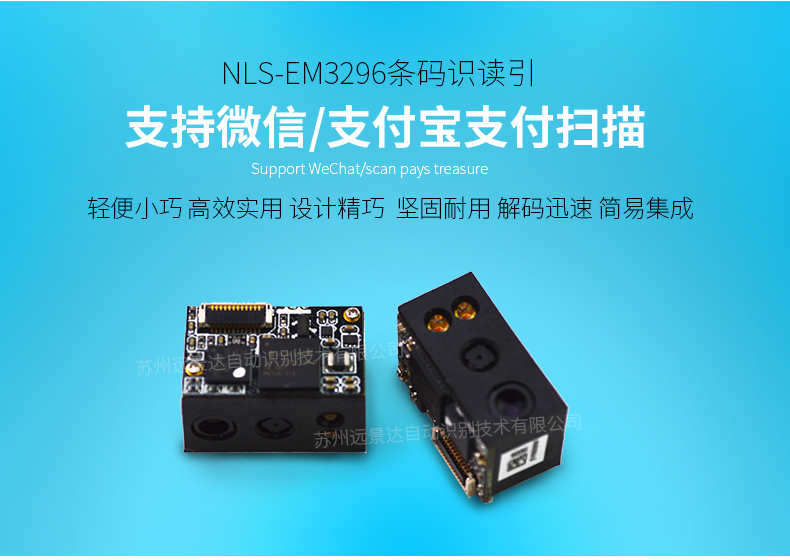

新大陆NLS-EM3296二维条码扫描模块能快速地识读纸张/屏幕的一维/二维条码。该产品拥有良好的一维条码识读性能,高集成度,低功耗,尺寸小巧,具有良好的性价比。非常适合嵌入在PDA设备、POS设备、平板设备及各类轻薄型设备中使用。


苏州远景达是新大陆华东华南区总代,代理的新大陆扫描模块型号齐全,价格合理,确保正品newland,拥有完善售后技术团队,正规售后服务,可开增票;新大陆newland条码扫描模块广泛应用于流水线、闸机、自助终端、pda扫描枪等场合400-928-2622


新大陆NLS-EM3296二维条码扫描模块

新大陆NLS-EM3296二维条码扫描模块

新大陆NLS-EM3296二维条码扫描模块

新大陆NLS-EM3296二维条码扫描模块

新大陆NLS-EM3296二维条码扫描模块

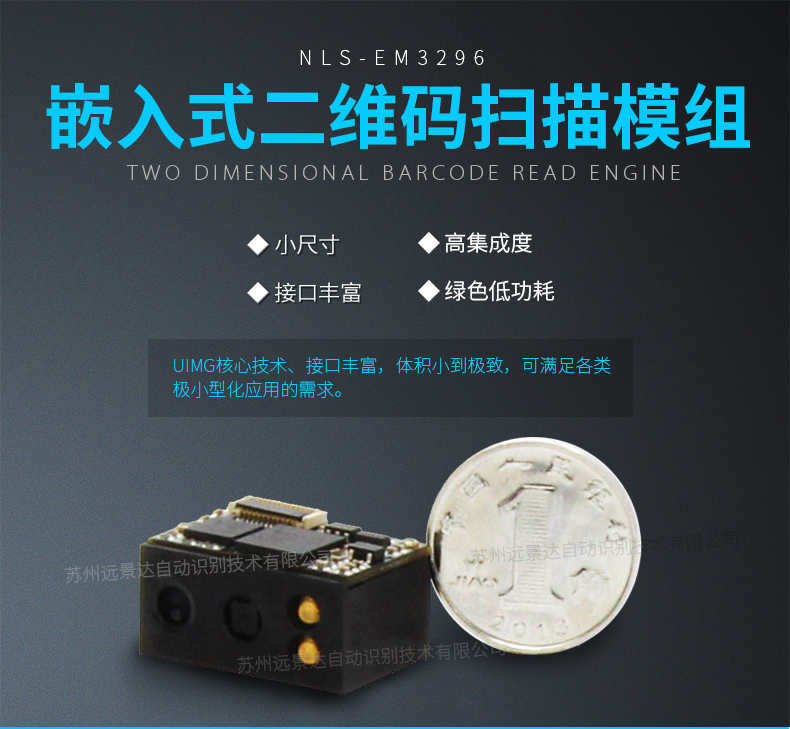

新大陆NLS-EM3296二维条码扫描模块产品特点




◆ 核心技术

采用自主研发的第六代核心解码技术,可快速识读各类品质的条码。

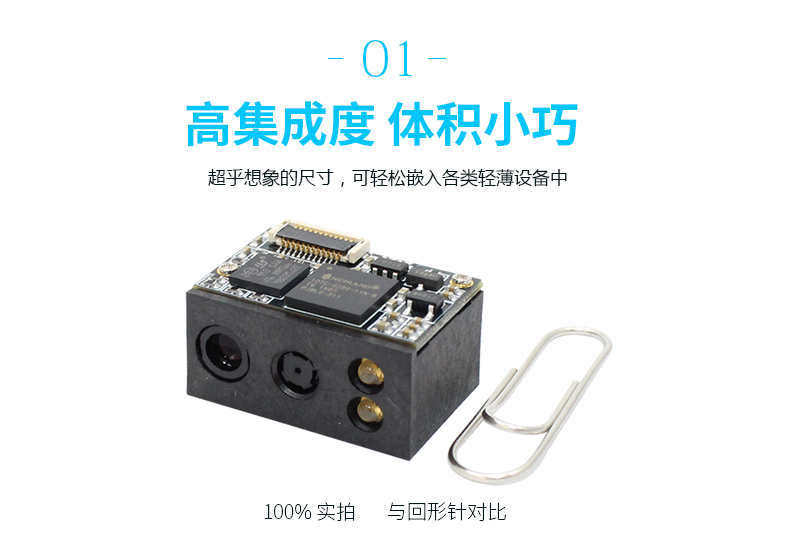

◆ 小尺寸

超乎想象的尺寸,可轻松嵌入各类轻薄设备中。

◆ 接口丰富

提供USB和TTL232接口,满足更多接口需求。

◆ 高集成度

解码板和摄像头一体化设计,体积减小,可满足各类小型化应用的需求。

◆ 绿色低功耗

采用自主核心技术,大大降低运行功耗,延长设备使用寿命。

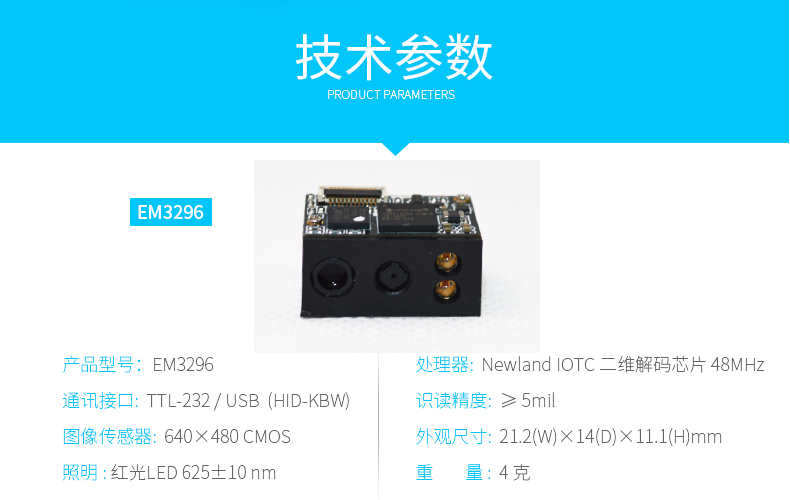

新大陆NLS-EM3296二维条码扫描模块技术参数


扫描性能

图像传感器


 640×480 CMOS

照明


红光LED 625nm±10nm

对焦


红光LED 625nm±10nm

识读码制

2D

PDF417、QR Code (QR1/2, Micro)、Data Matrix (ECC200, ECC000, 050, 080, 100, 140)、汉信码

1D

Code128, UCC/EAN-128, AIM128, EAN-8, EAN-13, ISBN/ISSN, UPC-E, UPC-A, Interleaved 2 of 5, ITF-6, ITF-4, Matrix 2 of 5, Codabar, Industrial 25, Standard 25, Code39, Code 93, Code 11, Plessey, MSI-Plessey, GS1-DataBarTM(RSS)(RSS-14、RSS-Limited、RSS-Expand)

识读精度*


≥4mil

典型识读景深*

EAN-13

55mm~360mm (13mil)

Code 39

45mm~160mm (5mil)

Data Matrix

40mm~110mm (10mil)

QR Code

45mm~140mm (15mil)

PDF 417

50mm~110mm (6.67mil)

符号反差*


≥25%

条码灵敏度**


倾斜±50°,偏转±50°,旋转360°

视场角度


水平44°,垂直33.2°

机械/电气参数

通讯接口


TTL-232 , USB (HID-KBW、虚拟串口)

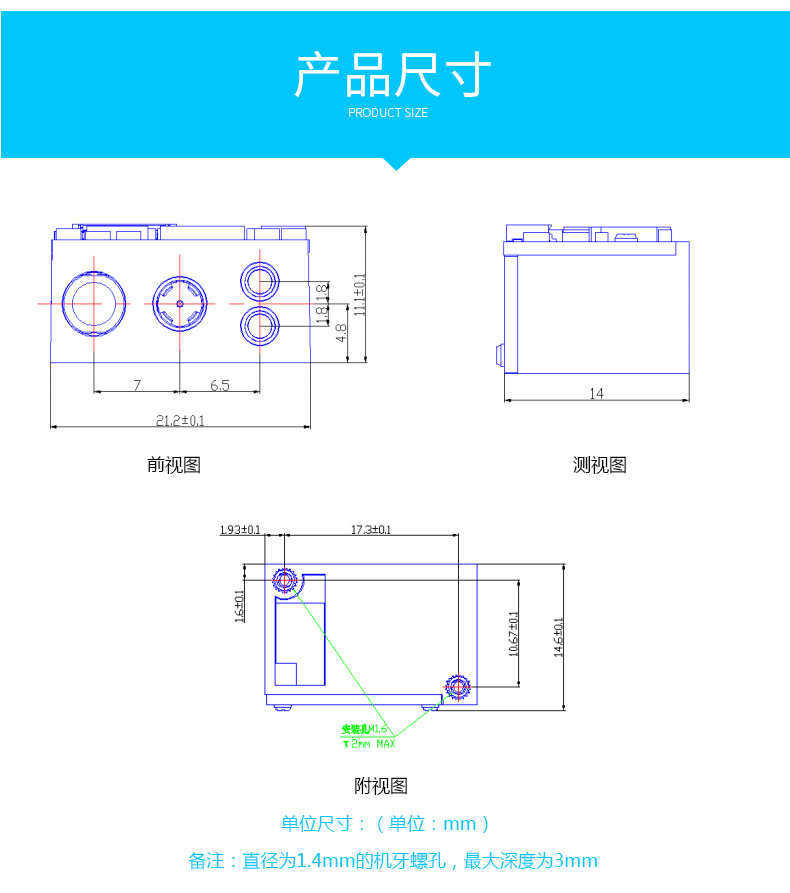

外观尺寸(mm)


21.8(W)×15.3(D)×11.8(H)mm(*大值)

重量


4g

工作电压


3.3 VDC±10%

额定功耗


437mW(典型值)

电流@3.3VDC

工作

141mA(典型值),198mA(*大值)

待机

10mA



休眠

<10μA

环境参数

工作温度


-20℃~+50℃

储存温度


-40℃~+70℃

工作湿度


5%~95%(无凝结)

环境光照


0~100000LUX

国际认证



FCC Part15 Class B,CE EMC Class B

配件列表

开发板


开发板带触发按键和蜂鸣器,具备RS-232和USB输出

数据线

USB

USB数据线,用来连接开发板和信息接收主机

RS-232

RS-232数据线,用来连接开发板和信息接收主机

电源适配器


5V电源适配器,配合RS-232数据线给开发板供电


*测试条件:环境温度=23℃;环境照度=300 LUX;使用新大陆制定的测试样码

**测试条件:测试距离=(*小景深+*大景深)/2; 环境温度=23℃;环境照度=300 LUX

2D:QR CODE; 10 Bytes; *小条空宽度=15 mil; PCS=0.8;

*规格如有更改,恕不另行通知*


新大陆NLS-EM3296二维条码扫描模块适用行业



UIMG核心技术、小尺寸,适用于PDA设备、POS设备、平板设备及其他轻薄型设备等。



新大陆NLS-EM3296二维条码扫描模块资源下载


NLS-EM3296产品规格书.pdf

NLS-EM3296用户手册.pdf

NLS-EM3296集成手册.pdf
