新大陆NLS-EM2037二维条码扫描模块

产品说明
主要特征
技术指标
适用行业

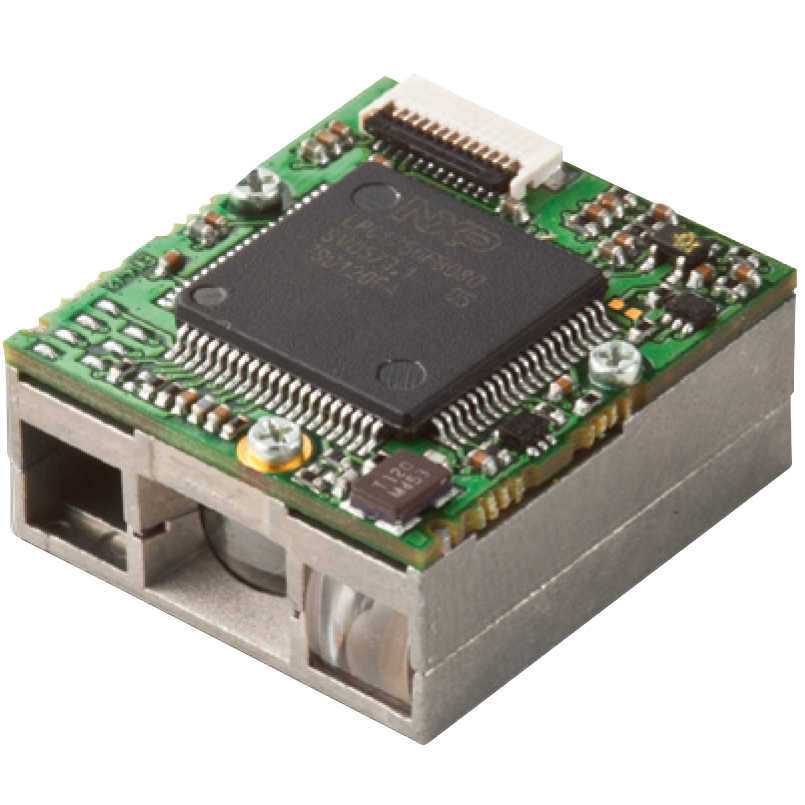

EM2037二维条码扫描模块简介


新大陆NLS-EM2037二维条码扫描模块,采用先进的图像传感技术和国际领先水平的新大陆智能图像识别系统。先进图像传感技术,避免了由于抖动或运动产生的图像畸变,与新大陆技术的有机融合,使识读引擎可以轻松读取纸张、塑料等各种介质上的条码,性能强劲。


EM2037扫描模块可识读各类主流一维条码和标准二维条码(PDF417、QRCode、DataMatrix、复合码等)以及中国的二维条码标准汉信码。还支持识读GS1-DataBarTM(RSS)条码,包括Limited、Stacked、Expanded等版本。


EM2037扫描模块灵活的结构设计,既可将影像引擎与解码板分开,也可通过结构件组合连接,适合各种嵌入应用。


EM2037扫描模块拥有小巧的设计尺寸和重量,提供了丰富的通讯接口。 为应对各种应用的可能复杂度,EM2037采用了性能强劲的CPU,并提供开发底层API接口的二次开发功能SDK,面对复杂应用,也可快速开发从容应对。







EM2037二维条码扫描模块特点:

核心技术

采用自主研发的第五代核心解码技术,可快速识读各类品质的条码。


分体设计

可根据不同应用场合,组合使用,满足开发一款产品应用多个场合的需要。


接口丰富

提供USB或TTL232接口,满足更多接口需求。


二次开发

提供二次开发工具包,满足特殊应用需要





EM2037二维条码扫描模块参数


扫描性能





图像传感器


1280×800CMOS传感器

照明


红色照明

对焦


红色/绿色对焦

识读码制

2D

PDF417, QR Code, Micro QR, DataMatrix, Aztec, MaxiCode, GM Code, Chinese Sensible Code, MicroPDF417 Code, Code One

1D

EAN-8, EAN-13, UPC-E, UPC-A, Code128, UCC/EAN128, I2Of5, Matrix 25, ITF14, ITF6, CodaBar, Code39, Code93, ISSN, ISBN, Code 49, Code11, Standard25, Industrial25, MSI Plessey, China Post 25, GS1 Databar, UCC/EAN Composite, Plessey, Code 16K

Postal

USPS PostNet, Royal Mail, USPS Planet, KIX Post, Australian Postal

USPS Intelligent Mail

OCR

Specifically, Passport

识读精度*


≥3mil

典型识读景深*

SR

HD

EAN-1360mm~420mm (13mil)

Code3945mm~65mm (3.3mil)

Code3975mm~230mm (5mil)

Code3935mm~100mm (5mil)

PDF41760mm~215mm (6.7mil)

PDF41740mm~90mm (5mil)

Data Matrix55mm~220mm (10mil)

Data Matrix40mm~80mm (6.7mil)

符号反差*


≥25%

条码灵敏度**


倾斜±55°,偏转±55°,旋转360°

视场角度


SR:水平39°,垂直24°        HD 水平48.5°, 垂直30.7°

机械/电气参数

通讯接口


TTL-232,USB

外观尺寸(mm)


39.5(W)×25.4(D)×20(H)max

重量


11g

工作电压


12pin pfc 卧式插座:3.3-5 VDC±5%

5pin杜邦插座接口:5 VDC±5%

额定功耗


1456.5mW(典型值)

电流@3.3 VDC

工作

276.6mA(典型值),332.3mA(*大值)

待机

57.4mA

环境参数

工作温度

-20℃~+60℃

工作湿度

5%~95%(无凝结)

储存温度

-40℃~+70℃

环境光照

0~100,000LUX

国际认证



FCC Part15 Class BCE EMC Class B

配件列表

开发板


开发板带触发按键和蜂鸣器,具备RS-232USB输出

数据线

USB

USB数据线,用来连接开发板和信息接收主机

RS-232

RS-232数据线,用来连接开发板和信息接收主机

电源适配器


5V电源适配器,配合RS-232数据线给开发板供电

*测试条件:环境温度=23℃;环境照度=300 LUX白炽灯;使用新大陆制定的测试样码

**测试条件:测试距离=(*小景深+*大景深)/2; 环境温度=23℃;环境照度=300 LUX白炽灯

2DQR CODE; 10 Bytes; *小条空宽度=15 mil; PCS=0.8;


EM2037二维条码扫描模块应用场景

PDA 设备配套

平板设备配套

轻薄型设备配套

传统自助设备配套等。
