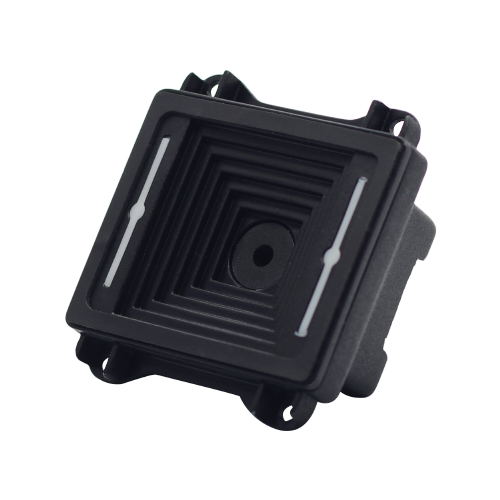

datalogic得利捷DSE0420二维扫描模块

产品说明
主要特征
技术指标
适用行业

得利捷DSE0420简介

Datalogic德利捷DSE0420是DE2011-DL紧凑型高性能二维影像式扫描模块的解码版 本。DSE0420配有一个用处理器,一定程度符 合DE2011-DL扫描引擎各项好的的性能规 格。DSE0420包含DE2011-DL及一个解码 板。该扫描引擎带有一个特的高速传 感器,图像采集可达每秒60帧,并具有优异 的运动容差。DSE0420拥有稳定柔和的白光 照明技术,保护操作人员双眼。


DSE0420扫描引擎拥有为优异的各项性能, 如好的景深(DOF)、令人满意的读取角度、 好的的运动容差及灵敏高速的扫描性能等。 能高效读取印刷品质较差的难读条码、以及移 动设备和计算机屏幕上显示的各类条码。 DSE0420还拥有蜂鸣器及Datalogic德利捷 利“绿点”技术,可供用户选择之一。Datalogic 德利捷利“绿点”技术通过“good-read” 指示灯,在刚刚读取成功的条形码之上直接 形成绿点标识,直观反映条码读取的正确 性,帮助在安静及嘈杂环境中预防错误发 生,提高用户的操作感受及效率。


Datalogic德利捷DSE0420扫描模块包含一个 灵敏、高性能的解码器,可高效读取各类一 维及二维条形码。它可以作为一个好的扫 描模块安装到装置中(使用金属支架进行安 装);对于空间很有限的应用环境,用户 也可将解码板嵌入其它位置,并通过工业标 准扁平电缆与扫描引擎相连接。使用一条标 准USB数据线,就能将解码板与设备主板相 连接,该USB数据线同时支持USB键盘、USB  HID及USB COM等大部分USB接口。DSE0420-D 通过microUSB数据线连接。 使用Datalogic德利捷远程管理软件,用户可 对扫描模块的固件进行远程管理。




得利捷DSE0420特点:


扫描引擎可与解码板组合在一起进行安装,也可分开安装

尺寸紧凑小巧,好适用于空间很有限的各 项应用环境

高可视的四点瞄准系统与中心十字标,有效定 位扫描区域,实现高效准确扫描

稳定柔和的白光照明技术,保护操作人员双眼

优异的运动容差与灵敏的读取性能

高效读取印制、以及移动设备和计算机屏幕上 显示的各类一维及二维条码

低功耗,电池拥有长的使用寿命

Datalogic德利捷利“绿点”技术,通 过“good-read”指示灯,直观反映条码读取的正确性,帮助在安静及嘈杂环境中预防错误 发生,提高用户的操作感受及效率(可选)

可提供DSE0420-D演示套件,配有触发器及 接口板



得利捷DSE0420参数

解码性能 一维码/线性码 对大部分形象一维码包括GS1 DataBar™线 性码可自动区分和译码。 二维码 Aztec Code; 中国汉信码; Data Matrix;  MaxiCode; Micro QR Code; QR Code 邮政码 澳大利亚邮政码; 英国邮政码; 中国邮政 码; IMB; 日本邮政码; KIX Post; 韩国邮 政码; Planet Code; Postnet; Royal Mail  Code (RM4SCC) 堆栈码 EAN/JAN Composites; GS1 DataBar  Composites; GS1 DataBar Expanded  Stacked; GS1 DataBar Stacked; GS1  DataBar Stacked Omnidirectional;  MacroPDF; MicroPDF417; PDF417;  UPC A/E Composites

电源参数 电流 工作状态(标称):<150mA 待机/空闲(标称):12mA 输入电压 4.5 - 5.5 VDC +/-5% at 23 °C

环境 环境光 0 至 100,000 Lux 湿度(非冷凝) 5 - 95% 震动 23 °C、0.85 m/s时为 2500 G 温度 工作状态: -30 至 50 °C / -22 至 131 °F 储藏/运输: -40 至 70 °C / -40 至 158 °F

接口 接口 DSE0420: 8针连接器; DSE0420-D: microUSB

物理特性 尺寸 13.65 H x 40.1 W x 47.86 D mm / 0.54 H x 1.58 W x 1.88 D in (一个扫描模块的尺寸) 重量 20.0 g / 0.7 oz

识读性能 影像传感器 WVGA: 752 x 480像素 光源 瞄准:650 nm VLD 照明:稳定白色LED 条码印刷对比度(比较小) 25% 读取角度 40° H x 26° V 识读角度 斜度: +/- 65°; 卷曲度(偏向): +/-180°; 歪曲度(偏离): +/- 60° 识读指示 Datalogic德利捷利“绿点”技术,通 过“good-read”指示灯,直观反映条码 读取的正确性(可选) 分辨率(比较大) 一维线性码: 3mils; DataMatrix: 7.5 mils; PDF417: 5 mils

扫描范围 形象景深 比较小景深由条码长度和扫描角度决定。 视打印分辨率、对比度和环境光而定。 一维/二维码 3 mils Code 39: up to 10.5 cm / up to 4.1 in  5 mils Code 39: 6.5 至 21.0 cm / 2.6 至 8.3 in 13 mils EAN-13: 5.5 至 39.0 cm / 2.2 至 15.4 in 20 mils Code 39: up to 50.0 cm / up to 19.7 in 15 mils DataMatrix: 4.0 至 25.0 cm / 1.6 至 9.8 in

安全与法规 符合环境法规 符合中国RoHS; 符合欧盟RoHS 激光类别 IEC 60825 Class 2; 小心激光辐射-切勿直 视激光束

应用程序 DATALOGIC ALADDIN™ Datalogic德利捷 Aladdin 配置软件可免 费下载。 OPOS / JAVAPOS JavaPOS应用程序可免费下载。  OPOS应用程序可免费下载。 远程主机下载 远程主机下载有效降低服务成本、提高运 营效率。

保修期 保修期(附件除外) 18个月


得利捷DSE0420应用场景

OEM应用

自助服务售货亭

医疗设备

彩票销售终端设备

一体化POS终端设备

访问控制设备

小型无线扫描设备

手持终端与掌上电脑(PDA)
