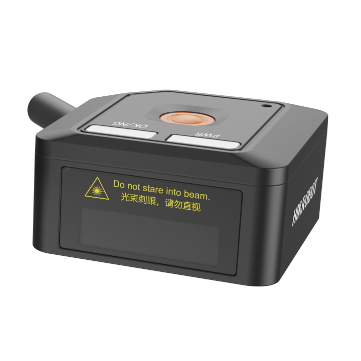

海康MV-ID803M-03S-WBN-SR-U工业读码器介绍

海康读码器MV-ID803M-03S-WBN-SR-U是一款极小型化，适应各类型机台及紧凑工位。采用自主研发的高性能条码识别算法，可高效读取轻工业、企业、零售等场景的喷墨疑难码，自带橙色圆形灯光瞄准，明确指示目标视野，安装调试快捷。

30W分辨率，3mm焦距，白光，SR,USB接口

极小型化，适应各类型机台及紧凑工位

采用自主研发的高性能条码识别算法，可高效读取轻工业、企业、零售等场景的喷墨疑难码

自带橙色圆形灯光瞄准，明确指示目标视野，安装调试快捷

提供蜂鸣器、状态指示灯提示操作状态，便于现场调试

支持 USB-HID、USB-CDC、RS-232 多种输出模式

MV-ID803M-03S-WBN-SR-U

型号	型号	MV-ID803M-03S-WBN-SR-U
型号	名称	30W分辨率，3mm焦距，白光，SR,USB接口
性能	条码类别	一维码:Code 39,Code 93,Code 128,ITF14, ITF25,CodaBar,EAN8,EAN13,UPCA,UPCE 二维码:QR Code,Data Matrix,Micro QR Code,AZTEC,Han Xin Code 堆叠码:PDF417
	条码最小精度	一维码:3 mil 二维码:10 mil
	最大处理帧率	60 fps
	最大读取速度	15个码/秒
	像元尺寸	3.7 μm × 3.7 μm
	靶面尺寸	1/6"
	分辨率	640 × 480
	景深	EAN13(13 mil):40 mm ~ 250 mm Code 39(5 mil):60 mm ~ 110 mm Code 128(10 mil):40 mm ~ 250 mm Data Matrix(10 mil):50 mm ~ 140 mm QR Code(15 mil):25 mm ~ 215 mm
	曝光时间	60 us ~7000 us
	增益	1 dB ~ 15 dB
	黑白/彩色	黑白
	通讯协议	SmartSDK,USB,Serial
电气特性	数据接口	USB2.0
	数字I/O	包含1路非隔离输入(管脚1输入),1路非隔离输出(管脚输出3),1路可配置输入输出(管脚2) 支持通过侧面按钮触发设备
	供电	5 VDC
	最大功耗	2.5 W@5 VDC
结构	焦距	3.1 mm
	镜头接口	M10-Mount
	环境光照	0 ~ 100000 lux
	光源	暖白光LED
	瞄准器	橙色圆形灯光瞄准
	状态提示	LED指示灯、蜂鸣器
	外形尺寸	38 mm × 38 mm × 19 mm
	重量	约40 g(不含线缆)
	IP防护等级	IP54
	温度	工作温度-20 ~ 50°C,储藏温度-40 ~ 70°C
	湿度	5% ~ 95%RH无冷凝
一般规范	软件	IDMVS
一般规范	认证	CE,RoHS,KC
