海康MV-ID3013PM-15M-WBN工业扫码器

海康MV-ID3013PM-15M-WBN工业扫码器介绍

海康MV-ID3013PM-15M-WBN工业扫码器是海康ID3000读码器系列里面的具体型号，它是15mm镜头130W分辨率工业智能读码器。与他同系列的还有MV-ID3013PM-06M-WBN是6mm镜头130W分辨率、MV-ID3013PM-12M-WBN是12mm镜头130W分辨率。

海康MV-ID3013PM-15M-WBN采用模块化设计，读码效果出色，机械对焦版本调试简便，自动偏光特性外加光源分路可控，可广泛地应用在工业自动化读码场景。

20221105170142277

海康MV-ID3013PM-15M-WBN工业扫码器特性

内置深度学习读码算法，可适应多种复杂工况，鲁棒性强

单一线缆提供丰富IO接口，可接入多路输入、输出信号

14颗LED复合光源，支持分组灵活搭配

兼容偏振功能，偏振和非偏振模式可快速切换

好部环形指示灯及双边侧腰线结果指示灯，快速观察工作状态

内置双LED瞄准器，方便安装对准

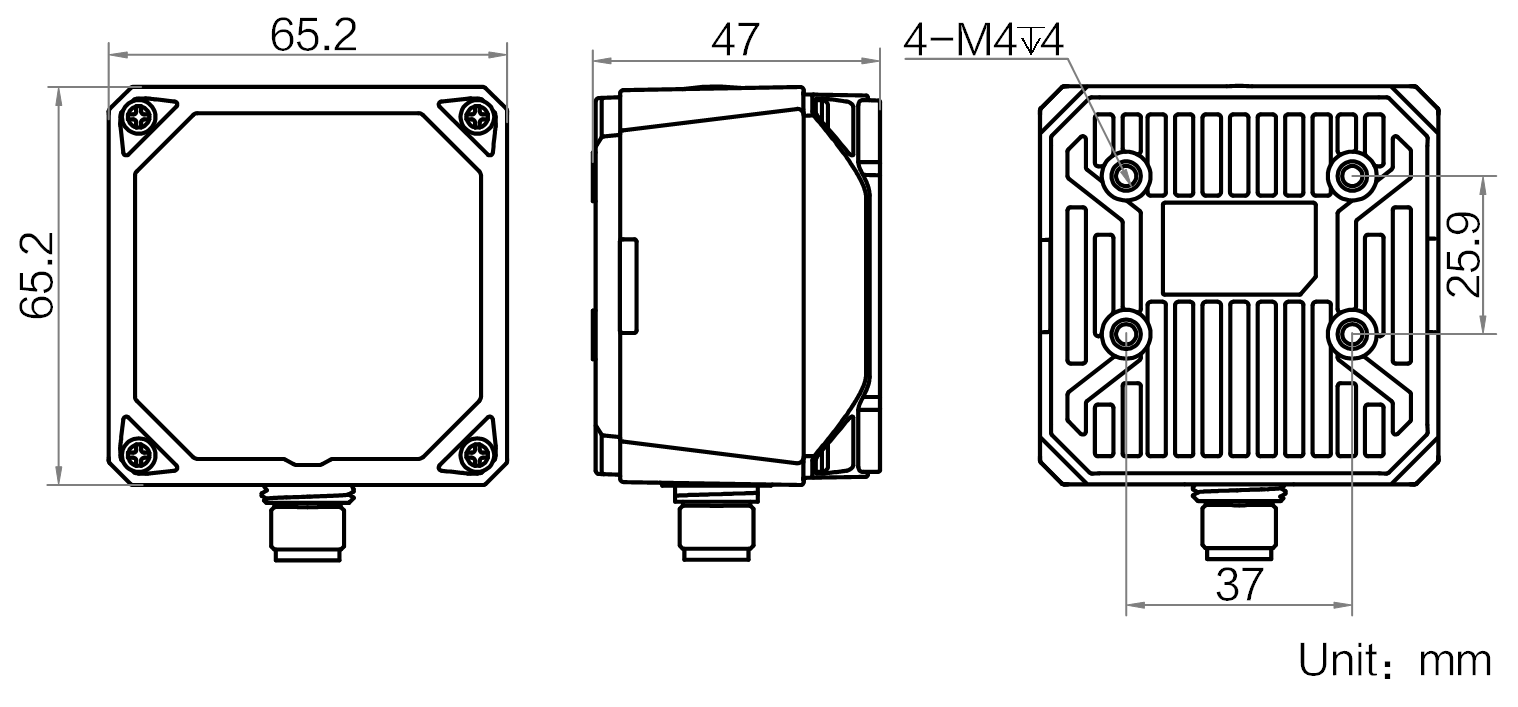

外形尺寸


海康MV-ID3013PM-15M-WBN工业扫码器技术参数

型号	型号	MV-ID3013PM-15M-WBN
型号	名称	15mm镜头130W分辨率工业智能读码器(V2.0)
性能	条码类别	一维码：Code 39，Code 93，Code 128，CodaBar，EAN8，EAN13，UPCA，UPCE，ITF14，Matrix 2 of 5，Matrix 25，MSI，China Post，Code 11，Industrial 25等二维码：QR Code，Data Matrix等堆叠码：PDF417等
	很大处理帧率	60 fps
	很大读取速度	84个码/秒
	传感器类型	CMOS，全局快门
	像元尺寸	4 µm × 4 µm
	靶面尺寸	1/2.7”
	分辨率	1280 × 1024
	曝光时间	35 μs ~ 1 sec
	增益	0 dB ~ 15 dB
	黑白/彩色	黑白
	通讯协议	SmartSDK，TCP Client，Serial，FTP，TCP Server，Profinet，MELSEC，Ethernet/IP，ModBus， Fins，SLMP
电气特性	数据接口	Fast Ethernet（100 Mbit/s）
	数字I/O	17-pin M12接口提供电源和I/O：包含3路非隔离输入（LineIn 0/1/2），3路非隔离输出（LineOut 0/1/2），1路RS-232，支持通过好部按钮触设备
	供电	24 VDC
	很大功耗	20 W@24 VDC（启用自带补光灯）
结构	焦距	14.8 mm
	镜头接口	M12-Mount，机械对焦
	镜头罩	半偏振镜头罩，可选购透明和全偏振镜头罩
	光源	白光/红光/蓝光/红外
	指示灯	电源指示灯PWR，网络指示灯LNK，状态指示灯STS，结果显示指示灯OK/NG
	外形尺寸	65.2 mm × 65.2 mm × 47 mm
	重量	约280 g
	IP防护等级	IP67（正确安装适当镜头防水罩的情况下）
	温度	工作温度0 ~ 50℃，储藏温度-30 ~ 70℃
	湿度	20% ~ 95%RH无冷凝
一般规范	软件	IDMVS
一般规范	认证	CE，FCC，RoHS
