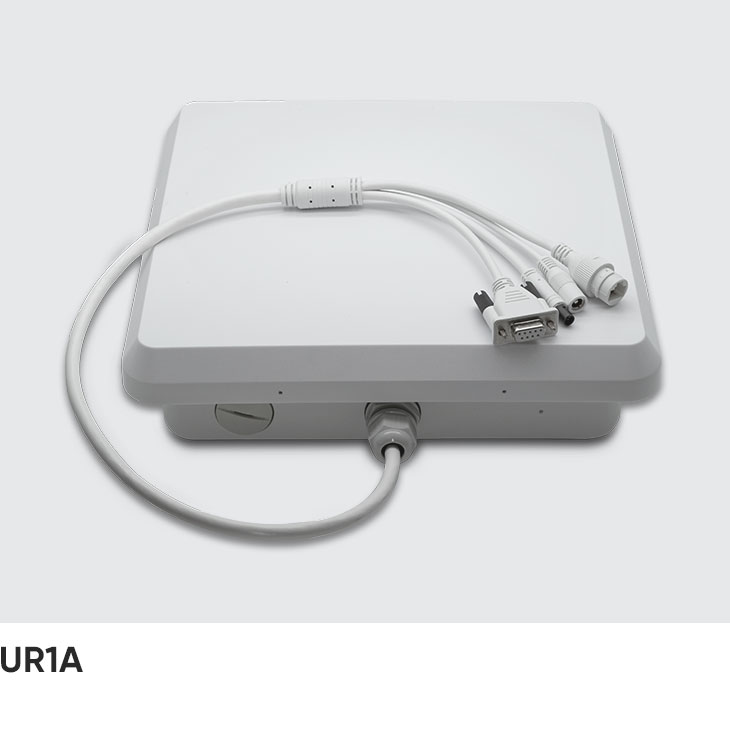

Chainway UR1A 固定式UHF读写器介绍
Chainway UR1A 是一款高性能单通道固定式UHF读写器。采用基于 Impinj E710 / R2000 芯片的自主研发高性能模块,搭配一体式高性能天线,UR1A 的 UHF 性能出众。同时支持 RS-232 、RJ45、GPIO 多种通讯接口。广泛适用于仓储、档案管理、图书管理、银行、生产线管理等领域的应用。
Chainway UR1A 固定式UHF读写器特性
Chainway UR1A 固定式UHF读写器技术参数
技术参数
物理参数 | |
整机尺寸 | 270 x 270 x 33mm (9dBi) |
整机重量 | 2230g (9dBi) / 620g (6dBi) |
外观材质 | 塑胶 + 铝合金 |
通讯接口 | RS-232、RJ45、GPIO |
输入电压 | DC 9V – 12V |
待机状态电流 | < 30mA |
最高通讯波特率 | 115200bps |
散热方式 | 空气冷却 |
工作电流 | 800mA +/-5% @ DC 12V Input |
通讯方式 | 10 / 100 Base-T Ethernet (RJ45) |
使用环境 | |
工作温度 | -25°C ~ +65°C |
储存温度 | -40°C ~ +85°C |
环境湿度 | 5%RH ~ 95%RH (无凝结) |
防护等级 | IP67 (9dBi) / IP65 (6dBi), 达到 IEC 密封标准 |
RFID超高频 | |
引擎 | CM710-1,基于Impinj E710芯片 |
协议标准 | EPC global UHF Class 1 Gen 2 / ISO 18000-6C |
输出功率 | 1 W (30dBm,支持+5~+30dBm可调节) |
最大群读速率 | 可达 950 tags/s |
输出功率精度 | +/- 1dB |
输出功率平坦度 | +/- 0.2dB |
接收灵敏度 | < - 84dBm |
标签RSSI | 支持 |
环境湿度监测 | 支持 |
天线1 | |
频率范围 | 865-868MHz / 920-925MHz / 902-928MHz |
极化方式 | 圆极化 |
增益 | 9dBi |
水平角度 | 60° |
垂直角度 | 55° |
驻波比 | ≤ 1.3 |
前后比 | 17dB |
特性抗阻 | 50Ω |
最大输入功率 | 20W |
防雷保护 | 直流接地 |
接口形式 | SMA 公头 |
天线2 | |
频率范围 | 865-868MHz / 920-925MHz / 902-928MHz |
极化方式 | 圆极化 |
增益 | 6dBi |
水平角度 | 105° |
垂直角度 | 95° |
驻波比 | ≤ 1.3 |
前后比 | ≥ 20dB |
特性抗阻 | 50Ω |
最大输入功率 | 100W |
防雷保护 | 直流接地 |
接口形式 | SMA 公头 |
