Datalogic Matrix 300 固定式工业读码器简介


Matrix 300N™是一款超紧凑的图像式条形码阅读器,专为高速和直接零件标识(DPM)而设计。

Matrix 300N™结合了具有超快图像采集功能的高分辨率传感器,像素高达1.3兆,帧率为60/秒。光学系统采用了液体透镜模块,实现了对焦的电子控制,可在不移动部件的情况下自动调节聚焦。

该型号阅读器采用创新性照明设计,在整个前表面都内嵌集成照明器。照明器具有亮场和暗场两种照明模式,无论是对于普通、蚀刻、高反射性还是织构表面上的条形码都能够提供完美照明。Matrix 300N™具有超紧凑外形和旋转接头,因此非常适用于狭小空间。

此外,M124芯连接器为OEM行业轻松集成到现有系统中提供了新标准。

以太网供电(POE)选项是一种独特的高性价比特性,通过标准的单一以太网连接就能实现阅读器的供电和通讯。

Matrix 300N™由新型软件DL.CODE驱动,为客户提供最大的使用便利性。

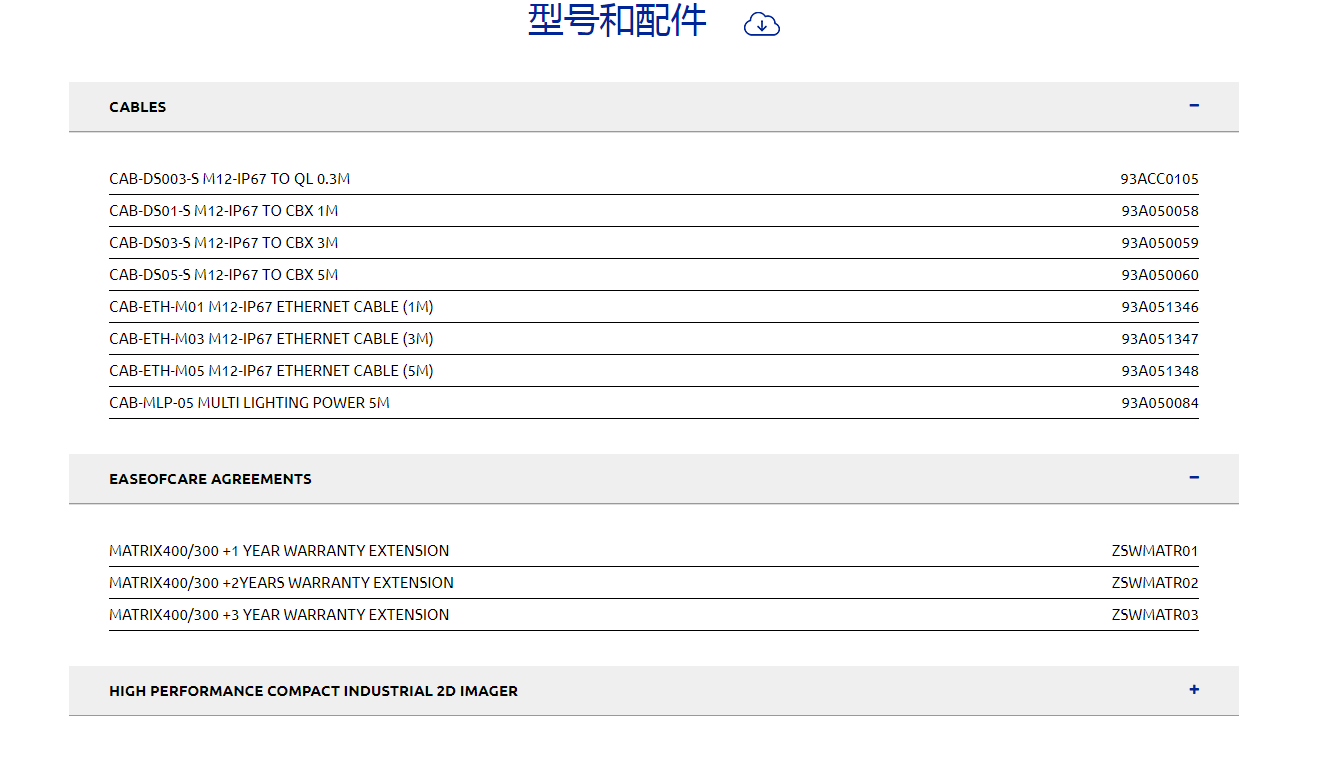

型号介绍




Datalogic Matrix 300 固定式工业读码器特点/优势

集成超紧凑型阅读器

具有高性能DPM读取功能

采用液体镜头模块,实现了电子对焦控制

集成了双照明灯:暗场/亮场

配备快速、高分辨率的图像传感器:像素高达130万、帧率高达60帧/秒

提供以太网电源选项

防护等级高达IP67,工作温度为0至50°C

配备精密的双激光瞄准系统




Datalogic Matrix 300 固定式工业读码器参数

标准机型
尺寸95 x 54 x 43 mm Connector @ 0°;75 x 54 x 62 mm Connector @ 90°
重量238 g 带镜头和内部照明器
外壳材质铝,塑料阅读窗保护罩
工作温度手动聚焦机型:0°至+ 50°C;电子液态镜头机型0°至+ 45°C
存储温度-20至70°C
保护等级IP67
静电安全有,带有静电安全前盖附件
YGA激光保护有,带有YAG截止滤波片
偏振滤光镜有,带有偏振版滤光片
电源标准:10 VDC至30 VDC /以太网供电:48 Vdc(IEEE.802.3af)
电力消耗最高8 W;一般5W
传感器图像分辨率1280 x 1024(130万像素)-CMOS全局快门
帧率60 帧/秒
光学变焦控制电子液态镜头机型(LQL-9MM);手动固定镜头机型(LNS-6mm,LNS-9mm,LNS-12mm,LNS-16mm)
光学模型/视野角度66° (6mm) , 40° (9mm) , 32°(12mm) , 24° (16mm)
瞄准系统双激光指示器(CDRH / IEC Class II)
可读符号一维码:所有标准一维符号;二维码:数据矩阵、QR码、Micro QR、Maxicode、Aztec;邮政码:皇家邮政、日本邮政、Planet、Postnet等
通信接口以太网10/100:以太网IP,TCP/IP,UDP,FTP,MODBUS TCP;串行RS232/RS422/RS485高达115.2 Kbit/s +辅助RS232;板载PROFINET-IO
阅读器网络Datalogic ID-NET
连接模式直连模式,主/从,以太网点到点
数字输入2光隔离,无极性和软件可编程
数字输出3软件可编程PNP / NPN(短路保护)。OUT3可编程为输入 输出电流最大100 mA,饱和电压小于3 V @ 100 mA
编程方法基于Windows的SW(DL.CODE)通过以太网
用户界面X-PRESS,嵌入式人机界面,蜂鸣器、按钮、7个LED(状态、通信、触发、良好阅读、准备就绪、开机、网络)
代码质量指标AIM DPM, ISO/IEC 15415, ISO/IEC 15416, ISO/IEC 16022, ISO/IEC 18004, AS9132A


Datalogic Matrix 300 固定式工业读码器应用

该系列产品目前可以满足以下应用需求:

制造业、电子及汽车行业

  • 对标记后的DPM条形码进行验证

  • 用于控制在制品

  • 对零部件进行追踪

食品饮料行业

  • 用于跟踪在制品

文件处理应用

  •  实现高速过程控制

医疗行业

  • 用于跟踪医疗器械

临床实验室自动化应用

  • 用于生物医学分析仪

  • 用于标本采集机
