MX-13系列二维码扫描模组

MX-13系列二维码扫描模组介绍

MX-13系列二维码扫描模组是一款高性能的扫码头，它体积小，性能优越。MX-13-V1几乎支持所有通用一维/二维条码，且针对低对比度、污损、扭曲等形态印刷条码识读场景也有上佳表现。其内部搭载一颗 1280*1024 像素的图像传感器，配以 MEXXEN 第三代解码技术，能实现每秒120帧的高效图像取样。MX-13-V1非常易于整合到各种设备中，采用通用的 12pin ZIF 连接器及3.3伏供电，支持TTL及USB信号直接输出，并有buzzer、LED等指示接口及外部trigger信号输入I/O。

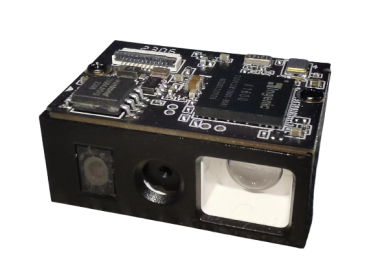

MX-13系列二维码扫描模组

MX-13系列二维码扫描模组特性

优异的解码效能

■ 采用 MEXXEN 第三代解码技术，适用于普通载体条码及各类印刷条码识读，有优秀的解码性能

一颗高亮度 LED 照明系统

■ 白色、高亮度LED照明补光系统，绿色条状光瞄准

全局曝光

■ 带有高速全局曝光，扫描速度更快，能流畅读取各类细小条码

■ 最高每秒帧率120FPS

MX-13系列二维码扫描模组技术参数

扫描性能	像素	1280 (H) * 1024 (V)
	照明	白色强光
	对焦	激光十字瞄准
	识读模式	按键模式、自动感应，外部触发模式，串口指令模式
	识读码制	1D	UPC A , UPC E , EAN 8 , EAN 13 , Code 128 , Code 39 , Code 93 , Code 32 , Code11 , Codabar ,Plessey , MSI , Interleaved 2 of 5 IATA 2 of 5，Matrix 2 of 5，Straight 2 of 5，Pharmacode，GS1 DataBar 14，GS1 DataBar Expanded，GS1 DataBar Limited，Composite Code A，Composite Code B，Composite Code C
		2D	Data Matrix , QR Code , Micro QR，PDF417, Micro PDF417 ，Aztec , MaxiCode , 汉信码
	识读精度	1D : ≥3 mil ; 2D : ≥5 mil（HD）; 2D : ≥7 mil（SR）
	典型识读景深			MX-13HD-V1	MX-13SR-V1
		QR (5mil)		50mm~105mm
		Code39(3mil)		45mm~150mm	70mm~155mm
		Code39(5mil)		35mm~230mm	45mm~255mm
		EAN(13mil)		50mm~340mm	50mm~530mm
	视场角度	水平 42° (H)，垂直 40° (V)
	扫描角度	左右±60°，上下±60°，旋转360°
	打印对比度	≥20%(UPC/EAN 100% , PCS 90%)
机械 & 电气参数	外观尺寸	28.6(W) × 20.5 (D) × 13.2 (H) (mm)
	重量	大约 6g
	通讯接口	USB ，RS-232，Virtual COM Port
	提示方式	蜂鸣器、LED 指示灯
	工作电压	DC 3.3V±5%
	工作电流	260 mA ±5%（典型值）, 380 mA ±5%（最大值）
安全规范	EMC	CE EN55022 B, FCC Part 15 Class B, VCCI, BSMI
环境参数	工作温度	-10℃~+50℃
	存储温度	-40℃~+70℃
	相对湿度	5%~95%（无凝结）
	环境亮度	0~8,600Lux（荧光）0~100,000Lux（日光）
