新大陆EM3096嵌入式手持机扫描头

产品说明
主要特征
技术指标
适用行业

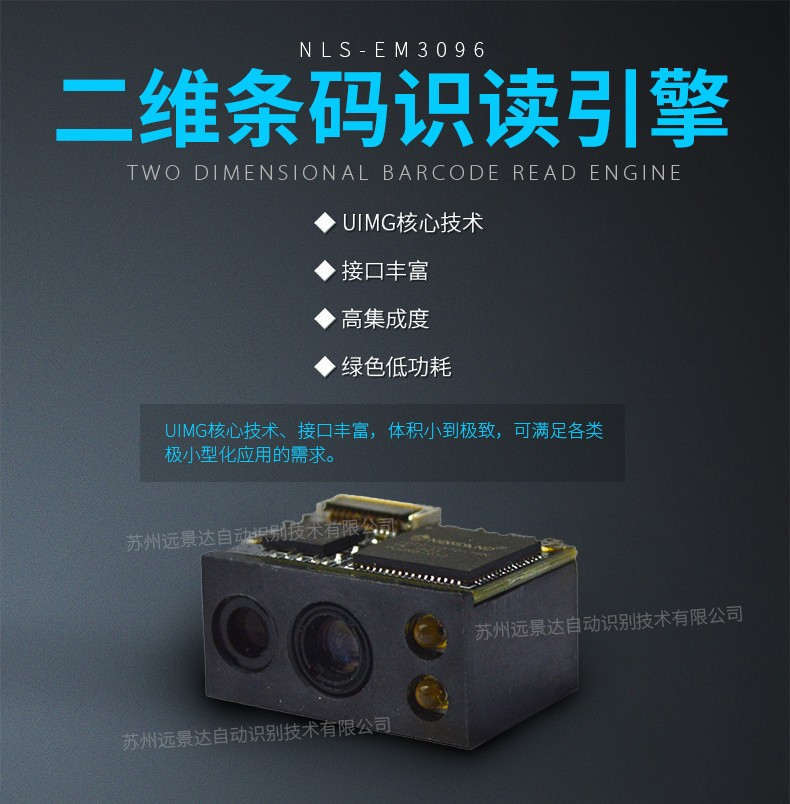

EM3096扫描头简介

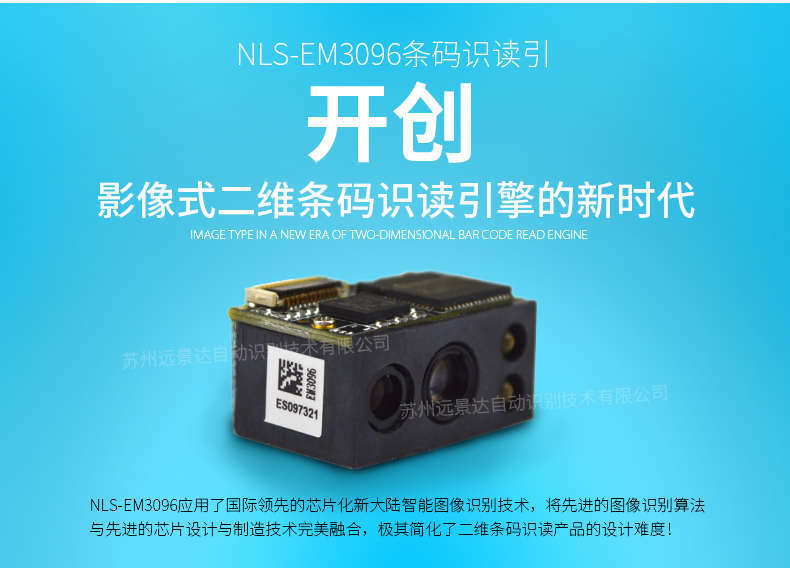

新大陆EM3096嵌入式手持机扫描头,应用了国际领先的芯片化新大陆智能图像识别技术,开创影像式二维码识读引擎的新时代。


新大陆EM3096扫描头的二维解码芯片,将先进的图像识别算法与先进的芯片设计与制造技术完美融合,极其简化了二维条码识读产品的设计度,为自动识别行业树立了高性能、高可靠、低功耗的标杆



EM3096扫描头可识读各类主流一维条码及标准二维条码(PDF 417、QR Code Model 1/2、Micro QR和Data Matrix的各种版本)。还支持识读GS1-DataBarTM(RSS)条码,包括Limited、Stacked、Expanded等版本。





EM3096扫描头特点:


桌越的解码技术

采用核心解码技术,可快速识读各类品质的条码。


接口丰富

提供USB和TTL232接口,满足更多接口需求。

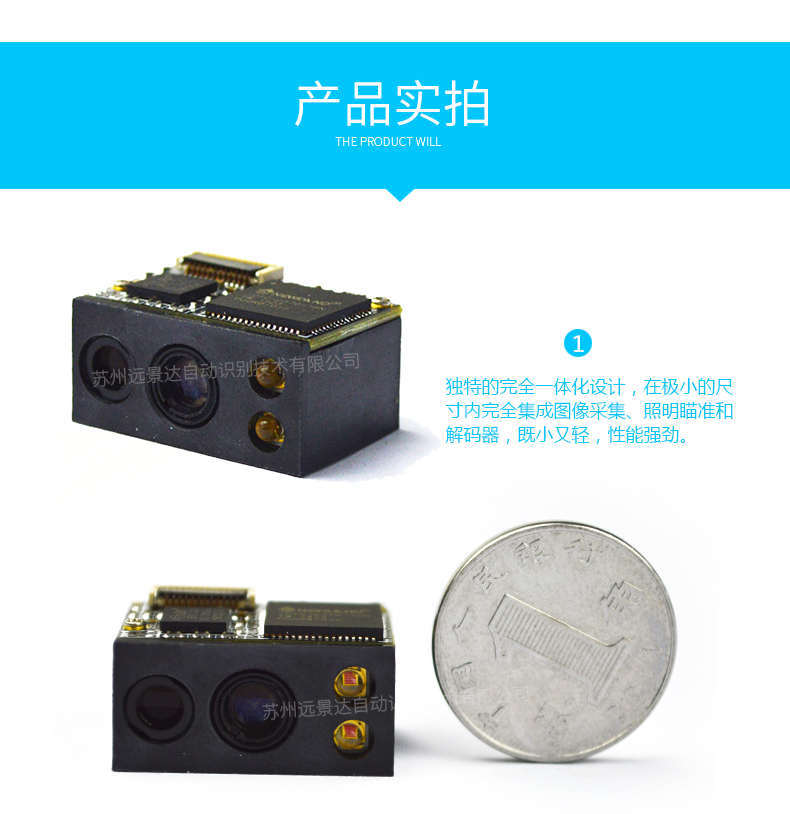

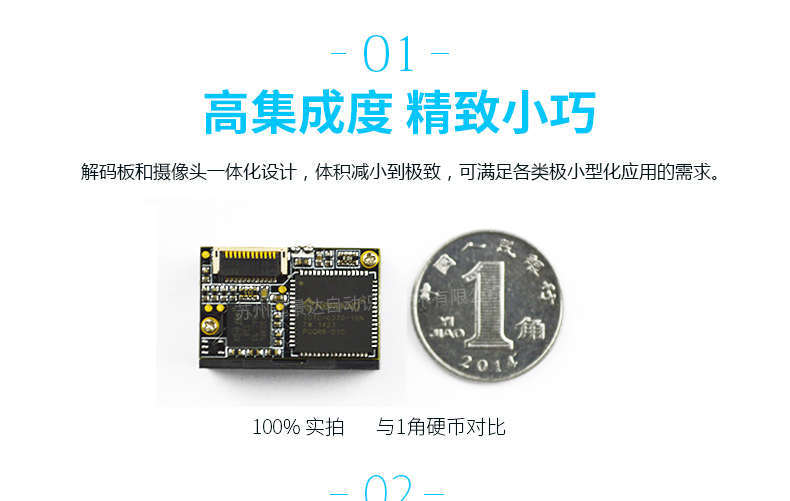

高集成度

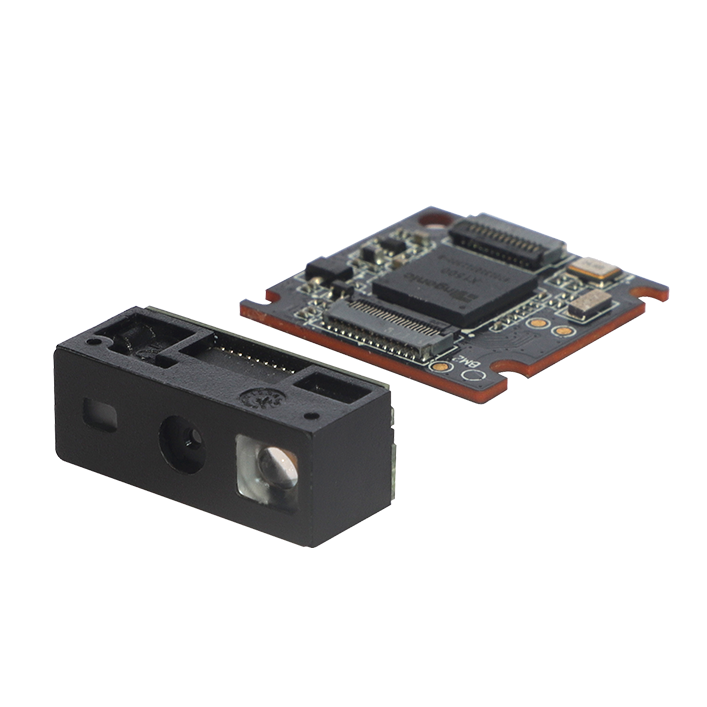

解码板和摄像头一体化设计,体积减小,可满足各类极小型化应用的需求。


绿色低功耗

采用自主核心技术,大大降低运行功耗,延长设备使用寿命。

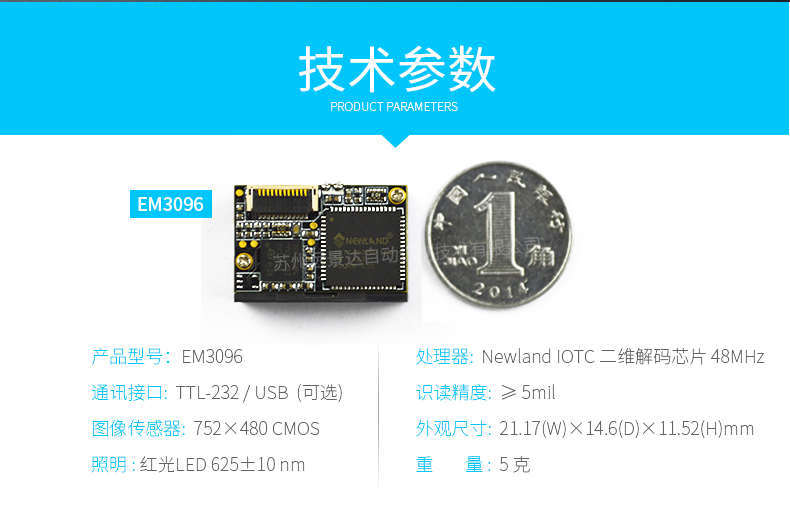

EM3096扫描头参数

扫描性能





图像传感器


752×480 CMOS

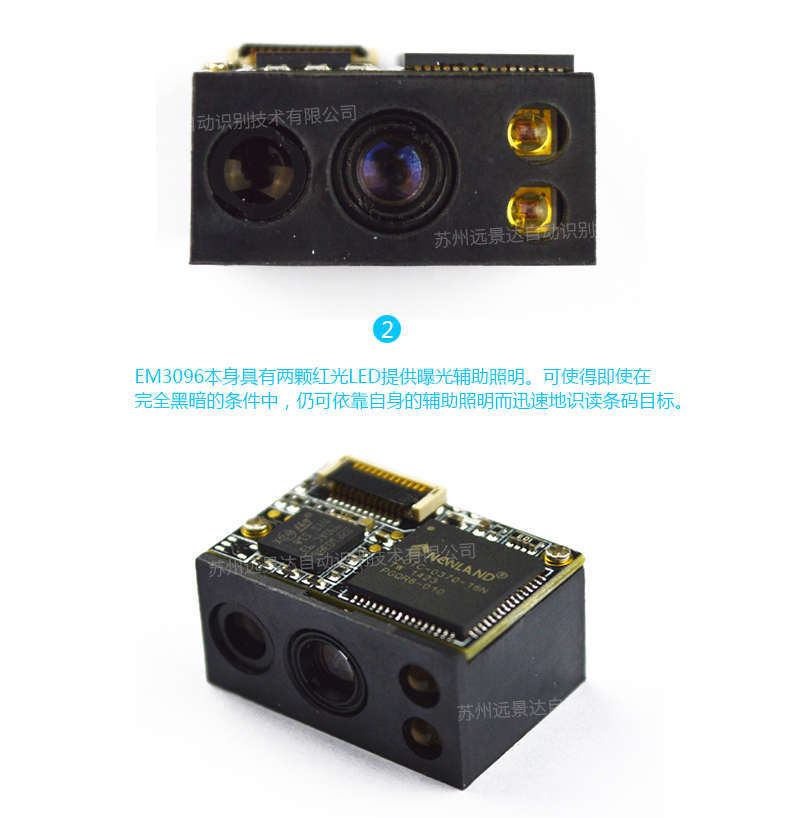

照明


红光LED 625nm±10nm

对焦


红光LED 625nm±10nm

识读码制

2D

PDF417, Data Matrix (ECC200, ECC000, 050, 080, 100, 140), QR Code, Chinese Sensible Code


1D

Code 128, EAN-13, EAN-8, Code 39, UPC-A, UPC-E, Code 11 Codabar, Interleaved 2 of 5, ITF-6, ITF-14, ISBN, Code 93, MSI-Plessey, UCC/EAN-128, Matrix 2 of 5, Standard 2 of 5, PlesseyGS1 Databar, Industrial 2 of 5

识读精度*


≥4mil

典型识读景深*

EAN-13

60mm~290mm (13mil)

PDF417

55mm~135mm (6.7mil)

Code39

55mm~165mm (5mil)

Data Matrix

55mm~130mm (10mil)

QR Code

45mm~175mm (15mil)

符号反差*


≥25%

条码灵敏度**


倾斜±50°,偏转±50°,旋转360°

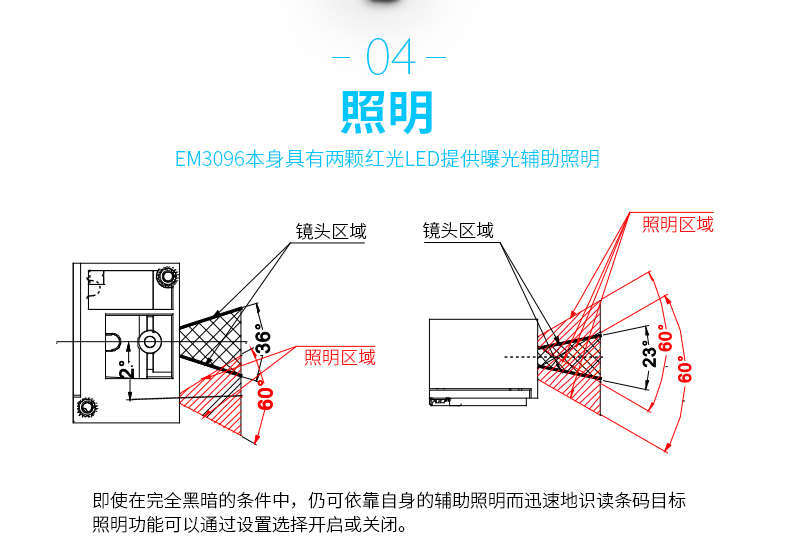

视场角度


水平36°,垂直23°

机械/电气参数

通讯接口


TTL-232,USB

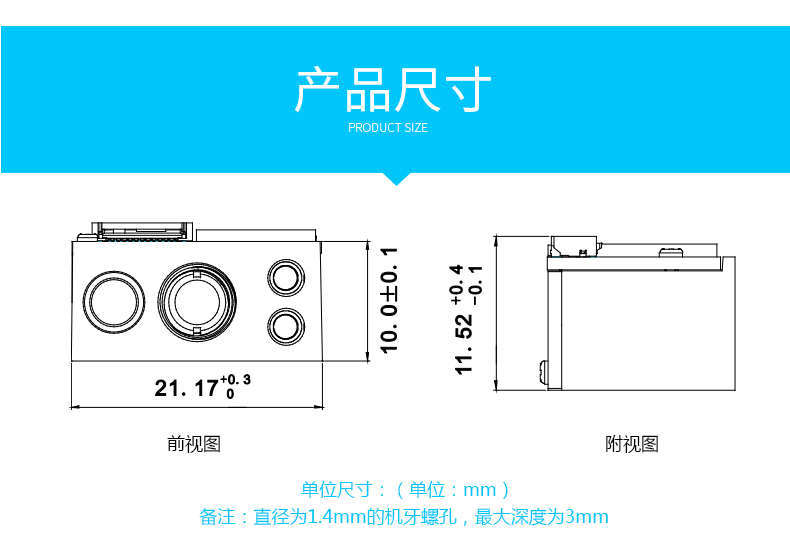

外观尺寸(mm)


21.8(W)×15.3(D)×11.8(H)(*大值)

重量


4.4g

工作电压


3.3 VDC±5%

额定功耗


450.2mW(典型值)

电流@3.3 VDC

工作

136.5mA(典型值),212.5mA(*大值)

待机

8.7mA

休眠

<120 uA

环境参数

工作温度


-20℃~+60℃

储存温度


-40℃~+70℃

工作湿度


5%~95%(无凝结)

环境光照


0~100,000LUX

国际认证



FCC Part15 Class BCE EMC Class BRoHS

配件列表

开发板


开发板带触发按键和蜂鸣器,具备RS-232USB输出

数据线

USB

USB数据线,用来连接开发板和信息接收主机

RS-232

RS-232数据线,用来连接开发板和信息接收主机

电源适配器


5V电源适配器,配合RS-232数据线给开发板供电

*测试条件:环境温度=23℃;环境照度=300 LUX白炽灯;使用新大陆制定的测试样码

**测试条件:测试距离=(*小景深+*大景深)/2; 环境温度=23℃;环境照度=300 LUX白炽灯

2DQR CODE; 10 Bytes; *小条空宽度=15 mil; PCS=0.8;

*规格如有更改,恕不另行通知*


EM3096扫描头应用场景


1、 二维影像式条码识读引擎在移动条码支付中的应用


2、二维条码扫描模嵌入咖啡机 实现全自动智能化


3、扫描模块嵌入自助收银机 顾客可自助结算付款



4、交警移动警务通内嵌扫描头 可现场辨别驾驶证真伪
