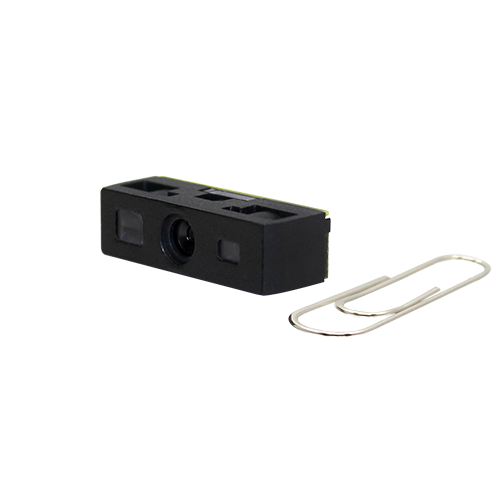

新大陆NLS-N1极小条码扫描模块

新大陆NLS-N1极小条码扫描模块
产品说明
产品特点
技术参数

新大陆NLS-N1极小条码扫描模块介绍

NLS-N1条码扫描模块是新大陆新款扫描头,它的体积极小,采用图像采集器与解码板一体化设计,高集成度,可适应蓝牙口袋型读码器、指环式条码读码器、PDA、手机读码背匣等各种产品集成应用。


新大陆NLS-N1极小条码扫描模块特性

◆ 核心技术

采用自主研发的第六代核心解码技术,可快速识读各类品质的条码。

◆ 高集成度

图像采集器与解码板一体化设计,高集成度,可适应各种产品集成应用。

◆ 接口丰富

提供USB和TTL232接口,满足更多接口需求。

◆ 卓越屏幕识读能力

针对屏幕条码做特殊调校,可适应低亮度及各类贴膜的大数据量屏幕条码。

◆ 绿色低功耗

采用自主核心技术,大大降低运行功耗,延长设备使用寿命。



新大陆NLS-N1极小条码扫描模块技术参数

扫描性能

图像传感器


640*480 CMOS


照明

对焦


白光LED

红光625nm


识读码制

2D

PDF417, QR Code, Micro QR, Data Matrix



1D

Code 128, EAN-13, EAN-8, Code 39, UPC-A, UPC-E, Codabar, Interleaved 2 of 5, ITF-6, ITF-14, ISBN, ISSN, Code 93, UCC/EAN-128, GS1 Databar, Matrix 2 of 5, Code 11, Industrial 2 of 5, Standard 2 of 5, AIM128, Plessey, MSI-Plessey


识读精度*


≥3mil


典型识读景深*

EAN13 (13mil)

65-350mm



PDF417 (6.7mil)

50-125mm



Code39 (5mil)

40-150mm



Data Matrix (10mil)

45-120mm



QR Code (15mil)

30-170mm


符号反差*


≥25%


条码灵敏度**


倾斜±60°,偏转±60°,旋转360°


视场角度


水平42°,垂直31.5°

机械/电气参数

通讯接口


TTL-232,USB


外观尺寸(mm)


21.5(W)×9.0(D)×7.0(H)(最大值)


重量


1.2g


工作电压


3.3 VDC±5%


额定功耗


452mW(典型值)


电流@3.3 VDC

工作电流

138mA(典型值)



空闲电流

11.8mA

环境参数

工作温度


-20℃~+55℃


储存温度


-40℃~+70℃


工作湿度


5%~95%(无凝结)


环境光照


0~100,000LUX

国际认证



FCC Part15 Class B,CE EMC Class B, RoHS2.0, IEC62471

配件列表

开发板


开发板带触发按键和蜂鸣器,具备RS-232和USB输出


数据线

USB

USB数据线,用来连接开发板和信息接收主机。



RS-232

RS232数据线,用来连接开发板和信息接收主机。


电源适配器


5V电源适配器,配合RS232数据线给开发板供电。

*测试条件:环境温度=23℃;环境照度=300 LUX白炽灯;使用新大陆制定的测试样码

**测试条件:测试距离=(最小景深+最大景深)/2; 环境温度=23℃;环境照度=300 LUX白炽灯

2D:QR CODE; 10 Bytes; 最小条空宽度=30 mil; PCS=0.8;

*规格如有更改,恕不另行通知*


适用行业

适应蓝牙口袋型读码器、指环式条码读码器、PDA、手机读码背匣等各种产品集成应用
